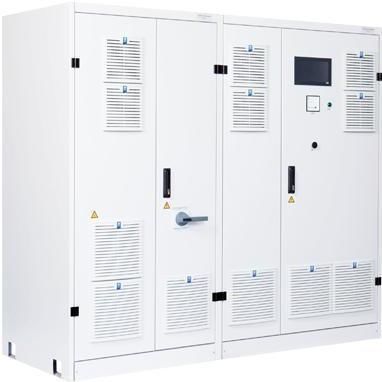

Fonte de alimentação elétrica vertical I-TS-3870

CCcom saída simplesIP54

Visão geral
O I-TS-3870 é um sistema DC monocanal, bidirecional e de alta dinâmica para ensaio e simulação de baterias, células de combustível e powertrains elétricos. Saída única até 1500 V e até 1200 A; potência máxima em operação simples até 650 kW e até 2,6 MW em operação paralela. Transição contínua e sem interrupções entre modos fonte e absorvedor, adequado para aplicações automotivas, hidrogénio, laboratórios e ensaios industriais de eletrónica de potência.

Características padrão

• Informações gerais: entrada AC trifásica 380/400/440/480/690 V ±10 %, 50/60 Hz; ligações sense para medição/regulação de tensão; classe de proteção IP20 (níveis IP superiores opcionais); arrefecimento por ar padrão; design para redução de vibração e controlo de ventoinhas para baixo ruído.
• Medição de tensão e corrente DC com ADC de 16 bits e precisão de controlo 0,1 % escala completa.
• Configurações disponíveis: versão testador de bateria e versão emulador de bateria (variantes HW/SW para diferentes requisitos de desempenho e estabilidade).

Características de segurança

• Interruptor principal trancável que funciona como interruptor de corte de carga.
• Controlo de segurança até Performance Level d de acordo com EN 60204-1 / ISO 13849-1 (opção de atualizar para PL e).
• Botão de paragem na porta do armário e voltímetro/indicador na porta.
• Contactores de saída DC redundantes e terminais para paragem de emergência externa.
• Saída DC galvanicamente isolada da rede AC (monitorização de isolamento opcional).

Interfaces

• Ecrã tátil de 10 polegadas.
• Modbus/TCP, CAN e VNC padrão.
• Interfaces opcionais de alta velocidade e industriais: CAN 1 kHz, SCPI, EtherCAT, ProfiBus, ProfiNet, I/O analógico, compatibilidade LabVIEW e Matlab/Simulink.

Opções (excerto)

• Elevação do nível de performance para PL e.
• Versão de emulação de bateria com maior capacidade de saída e estabilidade de tensão melhorada.
• Díodo de proteção comutável na saída DC para proteção em modo apenas sink.
• Monitorização de isolamento para a saída DC galvanicamente isolada.
• Operação em paralelo (master/slave) para aumentar potência até 2,6 MW.
• Contactores DC de maior desempenho, opções de armário personalizadas (fechos, rodas, tomadas, revestimentos), interruptores de porta.
• Proteção NA com analisador de rede e opção de arrefecimento a água para atingir IP54.

Aplicações típicas

• Testes de baterias: ciclos de carga/descarga e testes de durabilidade.
• Simulação e emulação de baterias para desenvolvimento de BMS e carregadores.
• Simulação de carga para células de combustível.
• Fonte de teste para contactores, fusíveis e disjuntores.
• Testes de motores DC e sistemas de transmissão.
• Alimentação para manutenção de postos de carregamento e material ferroviário.

Dados técnicos (excerto)
Tensão rede / frequência: 380 / 400 / 440 / 480 / 690 V ±10 %, 3~ PE, 50 / 60 Hz ±5 %
Precisão de medição: Tensão & Corrente ADC 16 bits
Precisão de controlo: Tensão 0,1 % fs / Corrente 0,1 % fs
Ripple residual: Tensão ≤ 0,1 % rms fs / Corrente ≤ 0,1 % rms fs
Tolerância dinâmica de tensão (0–100 % INom em 3 ms): Testador de bateria 3 % fs; Emulador de bateria 1 % fs
Desempenho curto-circuito: sistemas até 600 A Icw 3 kA; 1000 A Icw 8 kA; 1200 A Icw 15 kA
Condições ambientais (armazenamento/transporte/operação): Armazenamento 1K21/1M11 +5 a +40 °C; Transporte 2K12/2M4 -45 a +70 °C; Operação 3K22/3M11 +5 a +40 °C
Arrefecimento: ar forçado padrão (IP20/IP21/IP23) // opção arrefecimento água (IP54)
Normas de segurança: EN ISO 13849-1/-2, EN 60204-1
Normas EMC: EN 61000-2-4 Classe 3, EN 61000-6-2, EN 61000-6-4 / EN 55011, EN 61800-3 Cat.C2 (A1)

Variantes disponíveis (excerto)
I-TS-3870-80 / 80 V / 35 kW / ±1000 A (dependendo da aplicação) | I-TS-3870-120 / 120 V / 50 kW / ±1000 A | I-TS-3870-300 / 300 V / 60 / 120 / 160 kW / opções ±200, ±600, ±1000 A | I-TS-3870-600 / 600 V / 60–500 kW / opções ±200–±1200 A | I-TS-3870-800 / 800 V / 320, 650 kW / opções ±600, ±1200 A | I-TS-3870-1000 / 1000 V / 400 kW / ±800 A (exemplos)

Especificações técnicas

• Denominação: I-TS-3870 sistema DC monocanal fonte/absorvedor.
• Tensão máxima de saída: até 1500 V conforme configuração.
• Corrente máxima de saída: até 1200 A conforme configuração.
• Potência máxima em operação simples: até 650 kW; em paralelo até 2,6 MW.
• Entrada: CA trifásica conforme acima.
• Medição & controlo: ADC 16 bits, precisão de controlo 0,1 % fs.
• Arrefecimento & proteção: ar forçado padrão; arrefecimento por água e níveis IP superiores opcionais.
• Interfaces & opções: ecrã tátil, Modbus/TCP, CAN, VNC; EtherCAT, ProfiNet, SCPI, etc.
