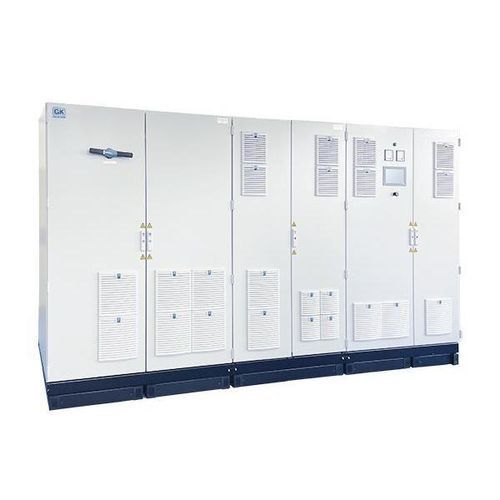

Fonte de alimentação elétrica vertical MI-TS-3871-ol

CCcom múltiplas saídasIP54

Visão geral
O MI-TS-3871-ol é um sistema multicanal concebido para ensaios de armazenamento de energia, emulação de baterias e testes de eletrónica de potência. Trata-se de uma fonte/absorvedor CC bidirecional com transição contínua entre source e sink e estágio de saída com capacidade de sobrecarga.

Resumo do produto
O MI-TS-3871-ol disponibiliza duas ou quatro saídas (consoante a configuração) e elevada dinâmica para ciclos de carga/descarga, emulação de baterias e testes HIL. A capacidade de sobrecarga a curto prazo permite até +50% da corrente nominal por um máximo de 60 s; o tempo de regeneração é ≤ carga nominal = 5 × tempo de sobrecarga.

Características standard

• Entregue em configuração standard pronta a usar
• Tensão de entrada: 380 / 400 V (standard), 3~ , 50 / 60 Hz
• Conexões sense para medição e regulação de tensão
• Medição DC de tensão e corrente com precisão de 0,1 % full scale
• Modo tester de baterias opcional
• Grau de proteção IP20 (opção de refrigeração por água: IP54)
• Conceção para redução de ruído e controlo de ventoinha
• Refrigeração a ar; operação em paralelo das saídas para aumento de corrente

Características de segurança

• Interruptor principal bloqueável como interruptor de corte de carga
• Controlo de segurança para Performance Level d (EN 60204-1 / ISO 13849-1)
• Botão de paragem na porta do armário e voltímetro indicador
• Contactores de saída DC redundantes
• Terminais para paragem de emergência externa e sinal de stop
• Saída DC isolada eletricamente da rede AC (isolamento galvânico)

Interfaces

• Ecrã tátil de 10 polegadas para operação e monitorização
• Interfaces Modbus/TCP, CAN e VNC (muitas interfaces opcionais disponíveis)

Opções (extracto)

• Aumento do nível de segurança para Performance Level e (opção especial)
• Versão de emulação de bateria com maior estabilidade de tensão (adaptações hardware e software)
• Díodo de proteção comutável na saída DC para proteção em modo sink-only
• Monitorização de isolamento para vigilância do isolamento galvânico
• Interfaces opcionais: CAN alta velocidade (1 kHz), SCPI, EtherCAT, ProfiBus, ProfiNet, analógico, LabVIEW, Matlab/Simulink
• Contactores de saída DC de maior desempenho, contactos de porta, dispositivos de fecho e opções de armários personalizados
• Equipamento de medição NA-protection / análise da rede para conformidade com regras do operador de rede
• Opção de refrigeração por água e aumento do grau de proteção (IP54)

Aplicações típicas

• Ensaios de carga/descarga de baterias e emulação de baterias
• Emulação de bateria / simulação de sistemas de potência
• Carga para fuel cells e testes de sistemas
• Fonte de ensaio para contactores, fusíveis e disjuntores
• Ensaios de motores DC (linha de transmissão) e validação de postos de carregamento
• Alimentação para manutenção de material circulante e bancadas de ensaio industriais

Dados técnicos (extracto)
Tipo: MI-TS-3871-ol
Tensão / frequência da rede AC: 380 / 400 / 440 / 480 / 690 V ±10 %, 3~ , PE, 50 / 60 Hz ±5 %
Precisão de medição e controlo: Tensão e Corrente — ADC 16 bit; precisão de medição DC 0,1 % full scale; precisão de controlo 0,1 % fs
Ripple residual: Tensão ≤ 0,1 % rms fs; Corrente ≤ 0,1 % rms fs
Exemplos de capacidade curto-circuito: até 600 A — Icw 3 kA; 1000 A — Icw 8 kA; 1200 A — Icw 15 kA
Tempo de subida de corrente (0,5 × INenn, 10 %–90 %): tip. < 1,0 ms (dependente do tipo/configuração)

Tipos disponíveis (exemplos)
I-TS-3871-600-ol — tens. DC máx.: 600 V — Potências: 60, 100, 160, 250, 320, 400 kW — Correntes: ±200, ±600, ±1000 A
I-TS-3871-800-ol — tens. DC máx.: 800 V — Potências: 100, 160, 250, 320, 400 kW — Correntes: ±200, ±600, ±1000 A
I-TS-3871-1000-ol — tens. DC máx.: 1000 V — Potências: 100, 160, 250, 320, 400, 500 kW — Correntes: ±200, ±600, ±1000, ±1200 A

Notas
Capacidade de sobrecarga a curto prazo: carga nominal aumentável até +50 % por max. 60 s; tempo de regeneração ≤ carga nominal = 5 × tempo de sobrecarga.

Especificações técnicas

• Modelo: MI-TS-3871-ol
• Função: Fonte/absorvedor CC multicanal bidirecional com transição contínua source–sink
• Saídas: 2 ou 4 saídas (consoante configuração)
• Capacidade por saída (consoante configuração): até 1500 V e 1200 A
• Sobrecarga curta: +50 % corrente nominal por max. 60 s; tempo de regeneração ≤ carga nominal = 5 × tempo de sobrecarga
• Rede AC: 380 / 400 / 440 / 480 / 690 V ±10 %, 3~, PE ; 50 / 60 Hz ±5 %
• Precisão de medição: ADC 16 bit para tensão e corrente; precisão medição DC 0,1 % fs
• Grau de proteção: IP20 standard (opção água: IP54)
• Arrefecimento: Forçado a ar (standard) ou forçado por água (opção)
• Ecrã / Controlo: Ecrã táctil 10"; interfaces standard: Modbus/TCP, CAN, VNC; muitas interfaces opcionais
