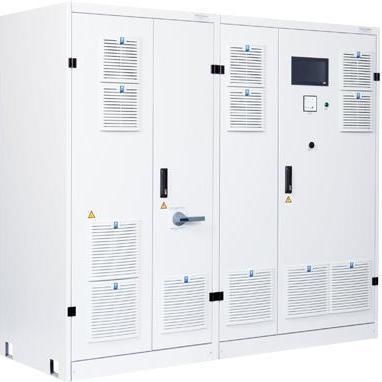

Fonte de alimentação elétrica vertical I-TS-3870-ol

CCcom saída simplestrifásica

Visão geral do produto
I-TS-3870-ol é um sistema monocanal bidirecional de alta dinâmica para ensaios e simulação de baterias, células a combustível e grupos motopropulsores. Uma saída até 1500 V e 1200 A. Potência em operação única até 650 kW; operação em paralelo até 2,6 MW. Valores reais de tensão, corrente e potência dependem da configuração.

Capacidade de sobrecarga
A versão com capacidade de sobrecarga permite sobrecarga temporária na saída DC: até +50 % da carga nominal por no máximo 60 s. O tempo de regeneração a ≤ carga nominal é 5 × tempo de sobrecarga. Limites técnicos do conversor DC em tensão/corrente permanecem inalterados.

Recursos padrão

• Tensão de entrada: 380 / 400 / 440 / 480 / 690 V ±10 %, 3~ PE; 50 / 60 Hz
• Conexões sense para medição/regulação de tensão
• Medição DC de tensão e corrente: ADC 16 bits, precisão 0,1 % FS
• Versões tester/emulador de bateria disponíveis
• Grau de proteção IP20 (IP54 com refrigeração a água)
• Design reduzido em ruído, refrigeração a ar (água opcional)

Recursos de segurança

• Interruptor principal bloqueável como seccionador
• Controle de segurança Performance Level d (EN 60204-1 / ISO 13849-1)
• Chave de parada e voltímetro com indicador na porta do armário
• Contatores DC de saída redundantes
• Terminais para parada de emergência externa e parada externa
• Isolamento galvânico da saída DC em relação à rede AC

Interfaces

• Display touch de 10 polegadas
• Modbus/TCP
• CAN
• VNC

Opções (extrato)

• Upgrade para Performance Level e
• Versão de emulação de bateria com adaptações HW/SW para maior estabilidade de tensão
• Diodo de proteção comutável na saída DC (modo sink apenas)
• Monitoramento de isolamento para separação galvânica
• Operação em paralelo (master-slave) para aumentar potência disponível
• Interfaces opcionais: CAN alta velocidade (1 kHz), SCPI, EtherCAT, ProfiBus, ProfiNet, analógico, LabVIEW, Matlab/Simulink
• Contatores de saída DC de maior desempenho
• Variantes especiais de gabinete, rodízios, revestimentos, rotulagem personalizada
• Proteção NA com analisador de rede para sistemas geradores
• Refrigeração a água com upgrade IP54 para redução de calor/ruído

Aplicações típicas

• Testes de baterias (carga/descarga)
• Simulação / emulação de baterias
• Carga para células a combustível
• Fonte de teste para contatores, fusíveis e disjuntores
• Testes de motores DC e grupos de transmissão
• Testes de pontos de carregamento (EVSE)
• Alimentação de trens para manutenção

Dados técnicos (extrato)
Rede AC: 380 / 400 / 440 / 480 / 690 V ±10 %, 3~ PE; 50 / 60 Hz ±5 %. Resolução de medição: tensão 16 bits ADC; corrente 16 bits ADC. Precisão de controlo: 0,1 % FS. Ripple residual: ≤ 0,1 % eff. FS. Tolerância dinâmica de tensão (0–100 % IN em 3 ms): tester de bateria < 3 % FS; emulador de bateria < 1 % FS. Exemplos de capacidade de curto-circuito: até 600 A: Icw 3 kA; 1000 A: Icw 8 kA; 1200 A: Icw 15 kA. Condições ambientais e normas: EN 60721, EN ISO 13849, EN 60204-1, normas EMC EN 61000.

Tipos disponíveis (exemplos)
I-TS-3870-600-ol — DC máx. 600 V; etapas de potência: 60, 100, 160, 250, 320, 400 kW; correntes ±200 / ±600 / ±1000 A conforme configuração. I-TS-3870-800-ol — DC máx. 800 V; etapas: 100, 160, 250, 320, 400 kW; correntes ±200 / ±600 / ±1000 A. I-TS-3870-1000-ol — DC máx. 1000 V; etapas: 60, 100, 160, 250, 320, 400, 500 kW; correntes ±200 / ±600 / ±1000 / ±1200 A conforme configuração.

Características / especificações

• Modelo: I-TS-3870-ol (monocanal, capacidade de sobrecarga)
• Tensão máx.: até 1500 V (dependente da configuração)
• Corrente máx.: até 1200 A (dependente da configuração)
• Potência máx. (single): até 650 kW; paralelo até 2,6 MW
• Sobrecarga: +50 % máx. 60 s; tempo de regeneração = 5× tempo de sobrecarga
• Alimentação: 3~ 380–690 V ±10 %, 50/60 Hz
• Medição/controlo: ADC 16 bits; precisão 0,1 % FS
• Ripple residual: ≤ 0,1 % eff. FS
• Refrigeração: ar forçado padrão; água forçada opcional (IP54)
• Interfaces: display touch 10", Modbus/TCP, CAN, VNC; expansível
• Normas: EN ISO 13849, EN 60204-1, EN 61000 série
