Conector modular de dados Han-Mod_M_CC_2_F_C.2_PIT

de alimentação elétricade cabo a cabofêmea

Nome do produto
Han-Mod_M_CC_2_F_C.2_PIT

Características principais

• Módulo Han® Domino CC Cube (Domino module, Large Tab)
• Terminação Push-In (sem ferramenta)
• Contactos fêmea — 2 posições
• Secção do condutor: 1,5 ... 6 mm²
• Corrente nominal: 40 A; Tensão nominal: 500 V
• Material do inserto: Policarbonato (PC); Cor: RAL 7032 (pebble grey)

Descrição / Detalhes

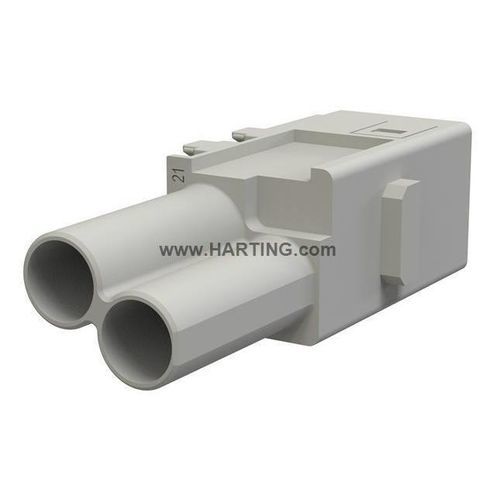

Inserto modular compacto para conectores industriais, concebido para aplicações de potência e sinal em quadros e equipamento. Imagem apenas ilustrativa — consulte os dados técnicos para especificações precisas.

Classificação / Informação do módulo
Categoria: Modules
Série: Han-Modular®
Tipo de módulo: Han® Domino CC Cube
Tamanho do módulo: Domino module
Descrição do módulo: Large Tab

Versão

• Método de terminação: Push-In
• Género: Fêmea
• Número de contactos: 2

Elétrico / Mecânico

• Secção do condutor: 1,5 ... 6 mm²
• Diâmetro exterior do fio: ≤6,3 mm
• Corrente nominal: 40 A
• Tensão nominal: 500 V
• Tensão de impulso: 6 kV
• Grau de poluição: 3
• Resistência de isolamento: >10^10 Ω
• Comprimento de desencape: 12 mm
• Intervalo de temperatura: -40 ... +125 °C
• Ciclos de acoplamento: ≥ 500

Material & Conformidade

• Material (inserto): Policarbonato (PC); Cor (inserto): RAL 7032 (pebble grey)
• Classe de inflamabilidade segundo UL 94: V-0
• RoHS / ELV: conforme; China RoHS: e
• Substâncias REACH Anexo XVII / ANNEX XIV / SVHC: Não contidas
• California Proposition 65: Não contida
• Proteção contra incêndio em veículos ferroviários: EN 45545-2 (R22, R23 — HL1–3)

Comercial / Embalagem

• Tamanho da embalagem: 2
• Peso líquido: 13,2 g
• País de origem: Roménia
• GTIN: 5713141113397
• Código tarifário (UE): 85366990

Especificações técnicas

• Série: Han-Modular® — Han® Domino CC Cube (Domino module, Large Tab)
• Terminação: Push-In; Género: Fêmea; Contactos: 2
• Secção condutor: 1,5 ... 6 mm²; Diâmetro do fio: ≤6,3 mm
• Valores eléctricos: 40 A / 500 V; Tensão de impulso: 6 kV
• Temperatura de operação: -40 ... +125 °C; Ciclos de acoplamento ≥ 500
• Material: Policarbonato (PC), RAL 7032; UL94: V-0
