Conector de alimentação elétrica Han Q5/0_I_F_PIT_0.5-2.5
fêmeade encaixe por pressãode corrente

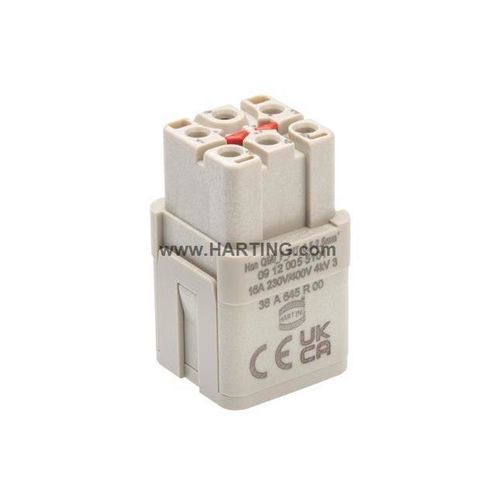

Conector de alimentação elétrica - Han Q5/0_I_F_PIT_0.5-2.5 - HARTING - fêmea / de encaixe por pressão / de corrente
Conector de alimentação elétrica - Han Q5/0_I_F_PIT_0.5-2.5 - HARTING - fêmea / de encaixe por pressão / de corrente
Guardar nos favoritos
Comparar

Características

Tipo
de alimentação elétrica
Tipo de conexão
fêmea, de encaixe por pressão
Especificações elétricas
de corrente, de tensão
Material
em policarbonato, em liga de cobre, em prata
Norma
RoHS
Corrente primária

16 A

Tensão

MÍN: 230 V

MÁX: 400 V

Temperatura de operação

MÍN: -40 °C
(-40 °F)

MÁX: 125 °C
(257 °F)

Descrição

Visão geral do produto
  • Categoria: Inserts
  • Série: Han® Q
  • Terminação: Push-In
  • Género: Fêmea
  • Contactos: 5
  • Secção do condutor: 0,5 ... 2,5 mm²
  • Corrente nominal: 16 A
  • Tamanho: 3 A
  • Material da caixa: Policarbonato (PC), RAL 7032 (cinza seixo)
  • Material dos contactos: Liga de cobre, prateado


Identificação
N.º do artigo: 09 12 005 5101
GTIN (EAN): 5713140447905

Características técnicas
  • Método de terminação: Push-In
  • Número de contactos: 5
  • Contacto PE: Sim
  • Secção do condutor (mm²): 0,5 ... 2,5
  • Corrente nominal: 16 A
  • Tamanho: 3 A
  • Tensão nominal condutor-terra: 230 V
  • Tensão nominal condutor-condutor: 400 V
  • Tensão de impulso nominal: 4 kV
  • Grau de poluição: 3
  • Resistência de isolamento: >10·10 Ω
  • Temperatura limite: -40 ... +125 °C
  • Ciclos de acoplamento: ≥ 500


Propriedades do material
  • Material do inserto: Policarbonato (PC)
  • Cor do inserto: RAL 7032 (cinza seixo)
  • Material dos contactos: Liga de cobre
  • Superfície dos contactos: Prateada
  • Classe de inflamabilidade (UL 94): V-0
  • RoHS: conforme
  • ELV: conforme
  • China RoHS: e
  • REACH Anexo XVII / ANEXO XIV / SVHC: Não contido
  • California Proposition 65: Não contido
  • Proteção contra fogo em veículos ferroviários: EN 45545-2 (2020-08) + A1 (2023-10); Requisitos e níveis de perigo: R22 (HL 1-3), R23 (HL 1-3)


Especificações e aprovações
IEC 60664-1
IEC 61984

Dados comerciais
  • Tamanho da embalagem: 10
  • Peso líquido: 21 g
  • País de origem: Roménia
  • Número tarifário europeu: 85389099
  • GTIN (EAN): 5713140447905
  • eCl@ss: 27440205 Contact insert for industrial connectors
  • UNSPSC 24.0: 39121522


Características / especificações técnicas
  • Método de terminação: Push-In
  • Contactos: 5 (fêmea)
  • Secção do condutor: 0,5 ... 2,5 mm²
  • Corrente nominal: 16 A
  • Tensão nominal (C-T): 230 V; (C-C): 400 V
  • Tensão de impulso nominal: 4 kV
  • Grau de poluição: 3
  • Temperatura limite: -40 ... +125 °C
  • Material (inserto): Policarbonato (PC); Cor: RAL 7032
  • Material (contactos): Liga de cobre; Superfície: Prateada
  • Embalagem: 10 pcs; Peso líquido: 21 g; Origem: Roménia
