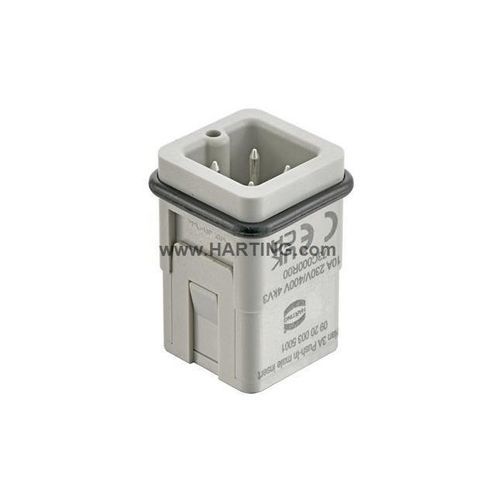

Conector de alimentação principal Han 3A

machode encaixe por pressãode aterramento

Identificação
N.º do artigo: 09 20 003 5001
Série: Han A®
Categoria: Inserts

Principais características

• Método de terminação: Push-In
• Género: Macho
• Tamanho: 3 A
• Corrente nominal: 10 A
• Contactos: 3
• Secção do condutor: 0,5 ... 2,5 mm²
• Contacto PE: Sim
• Material (inserto): Policarbonato (PC)
• Cor (inserto): RAL 7032 (cinzento seixo)

Características técnicas
Tensão nominal condutor-terra: 230 V
Tensão nominal condutor-condutor: 400 V
Tensão de impulso nominal: 4 kV
Grau de poluição: 3
Resistência de isolamento: >10¹⁰ Ω
Chave de fendas recomendada: Fenda 0,6 x 3,5 ou PH1
Temperatura limite: -40 ... +125 °C
Ciclos de acoplamento: ≥ 500

Especificações e aprovações
Especificações: IEC 60664-1; IEC 61984
Aprovações: CE; UKCA

Dados comerciais
Quantidade embalagem: 10
País de origem: Alemanha
Número tarifário europeu: 85366990
GTIN: 5713140434813
eCl@ss: 27440205 Contact insert for industrial connectors
ETIM: EC000438
UNSPSC 24.0: 39121522

Observações
Imagem apenas para ilustração. Consultar a descrição do produto.

Especificações técnicas

• Secção do condutor: 0,5 ... 2,5 mm²
• Corrente nominal: 10 A
• Tensão nominal (condutor-terra): 230 V
• Tensão nominal (condutor-condutor): 400 V
• Tensão de impulso nominal: 4 kV
• Grau de poluição: 3
• Resistência de isolamento: >10¹⁰ Ω
• Chave de fendas recomendada: Fenda 0,6 x 3,5 / PH1
• Temperatura limite: -40 ... +125 °C
• Ciclos de acoplamento: ≥ 500
• Material (inserto): Policarbonato (PC), UL94 V-0
• Cor (inserto): RAL 7032 (cinzento seixo)
