Conector de alimentação principal Han Q7/0_I_M_PIT_0.14-1.5
machode encaixe por pressãode aterramento

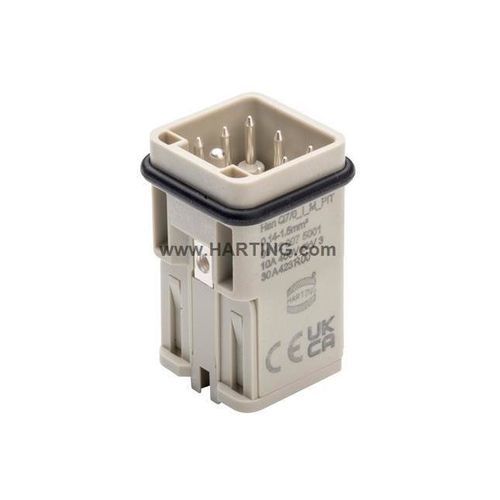

Conector de alimentação principal - Han Q7/0_I_M_PIT_0.14-1.5 - HARTING - macho / de encaixe por pressão / de aterramento
Conector de alimentação principal - Han Q7/0_I_M_PIT_0.14-1.5 - HARTING - macho / de encaixe por pressão / de aterramento
Guardar nos favoritos
Comparar

Características

Tipo
de alimentação principal
Tipo de conexão
macho, de encaixe por pressão
Especificações elétricas
de aterramento
Material
em policarbonato, em liga de cobre, em prata
Norma
RoHS
Outras características
para numerosos ciclos de conexão
Corrente primária

10 A

Tensão

400 V

Temperatura de operação

MÁX: 125 °C
(257 °F)

MÍN: -40 °C
(-40 °F)

Descrição

Visão geral
  • Produto: Han Q7/0_I_M_PIT_0.14-1.5mm²
  • N.º de artigo: 09 12 007 5001
  • Série: Han® Q
  • Tipo: Inserto de contato, Push-In, macho
  • Material (inserto): Policarbonato (PC) — Cor: RAL 7032 (cinza seixo)
  • Contactos: 7 — Material: liga de cobre, superfície prateada
  • Secção do condutor: 0,14 ... 1,5 mm² (com terminal 0,5 ... 1,5 mm²; sem terminal 0,14 ... 1,5 mm²)
  • Corrente nominal: 10 A — Tamanho: 3 A


Identificação
  • N.º de artigo: 09 12 007 5001
  • Série / Denominação: Han® Q
  • Código de identificação: 7/0


Versão
  • Método de terminação: Push-In
  • Género: macho
  • Tamanho: 3 A
  • Número de contactos: 7
  • Contacto PE: Sim


Características técnicas
  • Secção do condutor: 0,14 ... 1,5 mm² (com terminal 0,5 ... 1,5 mm²; sem terminal 0,14 ... 1,5 mm²)
  • Corrente nominal: 10 A
  • Tensão nominal: 400 V
  • Tensão de impulso nominal: 6 kV
  • Grau de poluição: 3
  • Resistência de isolamento: > 10⁁10 Ω
  • Temperatura limite: -40 ... +125 °C
  • Ciclos de acoplamento: ≥ 500


Propriedades do material
  • Material (inserto): Policarbonato (PC)
  • Cor (inserto): RAL 7032 (cinza seixo)
  • Material (contactos): Liga de cobre
  • Superfície (contactos): Prateada
  • Classe de inflamabilidade (UL 94): V-0
  • RoHS: conforme
  • Estado ELV: conforme
  • China RoHS: e
  • REACH Anexo XVII / Anexo XIV / SVHC: Não contido
  • California Proposition 65: Não contido
  • Proteção contra incêndio em veículos ferroviários: EN 45545-2 (2020-08) + A1 (2023-10)
  • Conjunto de requisitos com níveis de risco: R22 (HL 1-3), R23 (HL 1-3)


Especificações e aprovações
  • IEC 60664-1
  • IEC 61984


Dados comerciais
  • Tamanho da embalagem: 10
  • Peso líquido: 17,4 g
  • País de origem: Roménia
  • Número da tarifa aduaneira europeia: 85389099
  • GTIN: 5713140451032
  • eCl@ss: 27440205 Contact insert for industrial connectors
  • UNSPSC 24.0: 39121522


Características / especificações técnicas
  • N.º de artigo: 09 12 007 5001
  • Nome comercial: Han® Q
  • Série: Han® Q
  • Tipo: Inserto, Push-In, macho
  • N.º de contactos: 7
  • Secção do condutor: 0,14 ... 1,5 mm² (com terminal 0,5 ... 1,5 mm² sem)
  • Corrente nominal: 10 A
  • Tensão nominal: 400 V
  • Tensão de impulso nominal: 6 kV
  • Grau de poluição: 3
  • Resistência de isolamento: > 10⁁10 Ω
  • Intervalo de temperatura: -40 ... +125 °C
  • Material (inserto): Policarbonato (PC), RAL 7032
  • Contactos: Liga de cobre, prateados
  • Ciclos de acoplamento: ≥ 500
  • Normas: IEC 60664-1, IEC 61984
  • GTIN/EAN: 5713140451032
