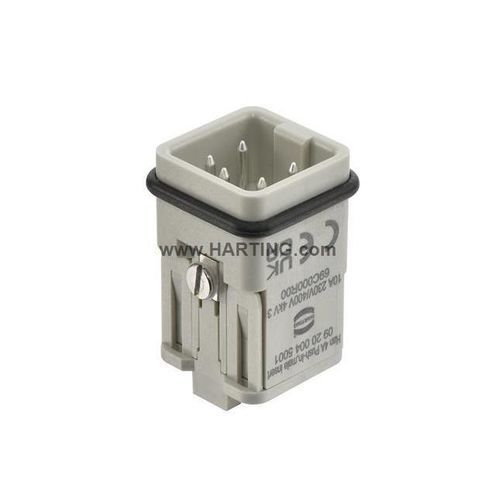

Conector modular de alimentação elétrica Han 4A

machode encaixe por pressão4 polos

Código do produto
N.º do artigo: 09 20 004 5001

Visão geral

• Tipo: Inserto, terminação Push-In
• Género: Macho
• Série: Han A®
• Material (inserto): Policarbonato (PC), UL94 V-0
• Cor (inserto): RAL 7032 (cinzento seixo)
• Contacto PE: Sim

Propriedades principais
Corrente nominal: 10 A
Tamanho: 3 A
Número de contactos: 4
Secção do condutor: 0,5 ... 2,5 mm²
Chave de fendas recomendada: Fenda 0,6 x 3,5; PH1
Temperatura limite: -40 ... +125 °C
Ciclos de acoplamento: ≥ 500

Normas e aprovações
Especificações: IEC 60664-1, IEC 61984
Aprovações: CE, UKCA
Proteção ao fogo em veículos ferroviários: EN 45545-2 (2020-08) + A1 (2023-10) — Conjuntos de requisitos R22 (HL 1-3), R23 (HL 1-3)

Dados comerciais
Unidade de embalagem: 10
Peso líquido: 15,9 g
País de origem: Roménia
Tarifa aduaneira UE: 85366990
GTIN: 5713140447929
eCl@ss: 27440205 Contact insert for industrial connectors
ETIM: EC000438
UNSPSC 24.0: 39121522

Notas
A imagem serve apenas para ilustração. Consulte a descrição do produto.

Especificações técnicas

• Categoria: Inserts
• Método de terminação: Push-In
• Tamanho: 3 A
• Número de contactos: 4
• Secção do condutor (mm²): 0,5 ... 2,5
• Corrente nominal: 10 A
• Tensão nominal (condutor-terra): 230 V
• Tensão nominal (condutor-condutor): 400 V
• Tensão de impulso nominal: 4 kV
• Grau de poluição: 3
• Resistência de isolamento: >10^10 Ω
• Chave de fendas recomendada: Fenda 0,6 x 3,5 e PH1
• Temperatura limite: -40 ... +125 °C
• Ciclos de acoplamento: ≥ 500
• Material (inserto): Policarbonato (PC), UL94 V-0
• RoHS / ELV: conforme
• REACH / SVHC / Anexo XIV / Anexo XVII: Não contido
• California Proposition 65: Sim (Chumbo)
• Normas: IEC 60664-1, IEC 61984
• Aprovações: CE, UKCA
