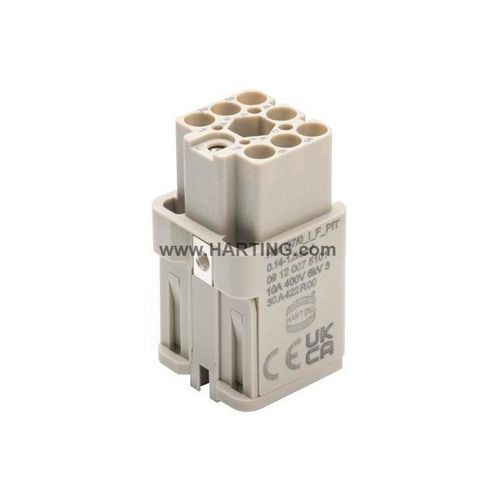

Conector modular de alimentação elétrica Han Q7/0_I_F_PIT_0.14-1.5de alimentação principalretangularfêmea
Guardar nos favoritos
Comparar
Características
- Tipo
- de alimentação elétrica, de alimentação principal
- Forma
- retangular
- Tipo de conexão
- fêmea, de encaixe por pressão
- Especificações elétricas
- de tensão, de corrente
- Material
- em policarbonato, em cobre, em prata
- Corrente primária
10 A
- Tensão
400 V
- Temperatura de operação
MÁX: 125 °C
(257 °F)MÍN: -40 °C
(-40 °F)
Descrição
Visão geral do produto
Identificação
Versão & Dados mecânicos
Características elétricas
Características ambientais & mecânicas
Material & conformidade
Dados comerciais
- Categoria: Inserts (inserto para conector retangular)
- Método de terminação: Push-In
- Género: Fêmea
- Material (inserto): Policarbonato (PC)
- Cor (inserto): RAL 7032 (cinza seixo)
- Corrente nominal: 10 A
- Tamanho: 3 A
- Número de contactos: 7
- Secção do condutor: 0,14 ... 1,5 mm² (com terminais), 0,5 ... 1,5 mm² (sem terminais)
- Contactos: Liga de cobre, prateados
Identificação
- Categoria: Inserts
- Série: Han® Q
- Identificação: 7/0
- N.º artigo: 09 12 007 5101
- GTIN: 5713140447912
Versão & Dados mecânicos
- Método de terminação: Push-In
- Género: Fêmea
- Tamanho: 3 A
- Número de contactos: 7
- Contacto PE: Sim
- Ciclos de acoplamento: ≥ 500
Características elétricas
- Corrente nominal: 10 A
- Tensão nominal: 400 V
- Tensão de impulso nominal: 6 kV
- Resistência de isolamento: >10^10 Ω
- Grau de poluição: 3
Características ambientais & mecânicas
- Secção do condutor: 0,14 ... 1,5 mm² (com terminais); 0,5 ... 1,5 mm² (sem terminais)
- Temperatura limite: -40 ... +125 °C
- Ciclos de acoplamento: ≥ 500
Material & conformidade
- Material (inserto): Policarbonato (PC)
- Cor (inserto): RAL 7032 (cinza seixo)
- Material (contactos): Liga de cobre
- Superfície (contactos): Prateada
- Classe de inflamabilidade (UL 94): V-0
- RoHS: conforme
- Estado ELV: conforme
- China RoHS: e
- REACH Anexo XVII / ANEXO XIV / SVHC: Não contido
- Substâncias California Proposition 65: Não contido
- Proteção contra incêndio em veículos ferroviários: EN 45545-2 (2020-08) + A1 (2023-10), conjuntos de requisitos: R22 (HL 1-3), R23 (HL 1-3)
Dados comerciais
- Tamanho da embalagem: 10
- Peso líquido: 20 g
- País de origem: Roménia
- Número da tarifa aduaneira europeia: 85389099
