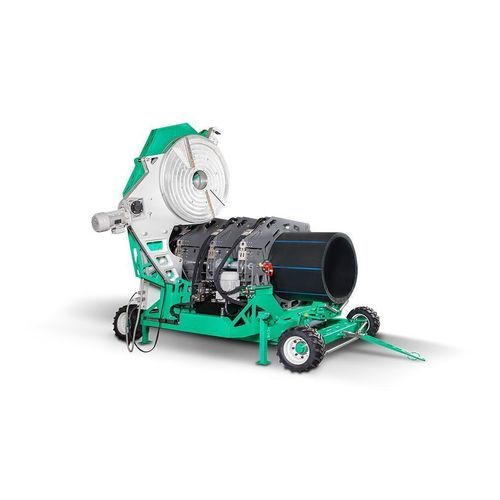

Máquina estacionária de solda de topo Mazinger 1200

automáticapara tubospara termoplásticos

Visão geral
O Mazinger 1200i é uma máquina de solda por fusão de topo montada em reboque, destinada à soldagem em campo de tubos termoplásticos (PE, HDPE, PP, PVDF). Possui carro de máquina removível para uso em vala, controlo PLC SIEMENS totalmente automatizado e sistema hidráulico de alta capacidade para ciclos de fusão repetíveis e rastreabilidade.

Principais características

• Controlo PLC SIEMENS totalmente automatizado com operação por um botão e suporte de diagnóstico.
• Estrutura de quadro com eixo duplo para distribuição uniforme da força de soldagem.
• Placa de aquecimento pivotante accionada por hidráulica com quadro de protecção, blindagem isolante e elemento de aquecimento substituível.
• Aparador/trimmer de alta capacidade: 4 kW para preparação de faces de forma precisa.
• Carro de máquina removível para utilização em vala e maior flexibilidade de implantação.
• Mordentes robustos, elevadores hidráulicos e conjuntos de insertos redutores (630, 710, 800, 900, 1000, 1200 mm) para evitar escorregamento do tubo.
• Chassis de reboque com estrutura tubular em aço soldado, eixo dianteiro articulado, pneus de alta flutuabilidade e argola de reboque para transporte.
• Registo de dados e rastreabilidade: painel de controlo removível com porta USB; suporta registo alargado (até 30.000 relatórios conforme configuração; opções painel removível/datalogger até 10.000 relatórios) e transferência de dados via USB.

Aplicações

• Distribuição de gás, abastecimento de água, obras municipais e construção de infraestruturas em campo.
• Transporte de fluidos industriais, oleodutos/condutas mineiras, irrigação agrícola e instalações aquícolas.
• Soldagem no local de sistemas de tubos HDPE/PE/PP/PVDF e conexões pré-fabricadas.

Especificações técnicas

• Modelo: Mazinger 1200i (automático, alta força)
• Faixa de soldagem (OD): 630–1200 mm (24\"–48\" IPS)
• Insertos redutores: 630, 710, 800, 900, 1000, 1200 mm
• Potência do aquecedor: 24 kW
• Potência do trimmer: 4 kW
• Motor eléctrico: 11 kW
• Pressão do sistema hidráulico: até 180 bar
• Capacidade do depósito hidráulico: 95 L
• Peso da máquina (com insertos): 7.900 kg
• Dimensões da máquina: 4.500 x 2.770 x 2.650 mm
• Dimensões do carro máquina: 2.567 x 2.770 x 2.190 mm
• Acessórios opcionais: insertos adicionais, dispositivo stub-end, rolo de suporte móvel, datalogger compatível
• Normas: projectada para conformidade com ISO 21307 e ASTM F2620
