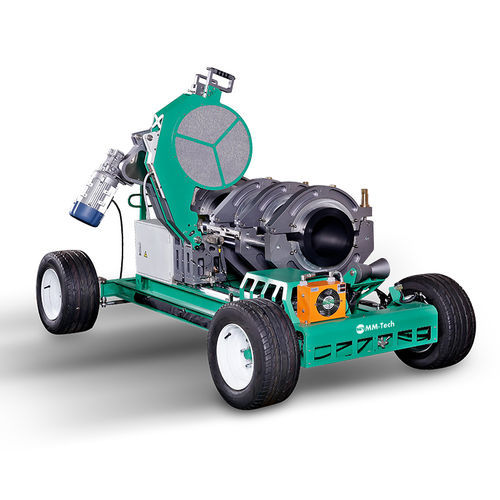

Máquina estacionária de solda de topo Mazinger 450i

com chapa aquecedoraautomáticacom carrinho

MM-Tech Mazinger 450i é uma máquina de soldagem por fusão de topo montada em reboque, concebida para canteiros e projetos de união de tubos. Executa fusões automáticas e manuais de alta força para tubos termoplásticos (HDPE, PE, PP, PVDF) na faixa de 200–450 mm (6"–18" IPS).

Principais características

• Chassis montado em reboque para mobilidade em obra e transporte por argola de reboque
• Estrutura de quadro de eixo duplo para distribuição uniforme da força de soldagem
• Placa de aquecimento a bordo com quadro de proteção e ecrã isolante
• Aparador de alta capacidade a bordo (1,5 kW) — acionado eletricamente e removível para uso em vala
• Carro da máquina removível adequado para operação em vala
• Barra de tração projetada para soldar entre o 3.º e o 4.º grampo
• Inserções ISO Quick Fit com sistema de montagem/desmontagem rápida e mandíbulas anti-derrapantes
• Elevador hidráulico para facilitar carregamento e descarregamento de tubos
• Painel de controlo removível com registo de dados (até 30.000 relatórios) e porta USB para descarga e atualizações de firmware
• Opção de controlo totalmente automatizado com PLC SIEMENS; versões manual e automática disponíveis

Especificações técnicas

• Marca: MM-Tech
• Designação comercial (modelo): Mazinger 450i
• Modelos / referências: 902306450 (ARMOR 450i), 902306618 (ARMOR 18i), 902307450 (ARMOR 450), 902307618 (ARMOR 18)
• Modos de operação: Automático (alta força) e Manual (alta força)
• Alimentação eléctrica (típica): 220/380V, 50/60Hz, 3 fases
• Faixa de soldagem (capacidade): 200 mm – 450 mm (6" IPS – 18" IPS)
• Tipo de inserções: Quick Fit (inserções ISO)
• Potência do aquecedor: 6 kW
• Potência do aparador: 1,5 kW
• Potência do motor elétrico: 2,2 kW
• Pressão do sistema hidráulico: 180 Bar (≈2610 PSI) máx.
• Capacidade do depósito hidráulico: 5 Litros (1,32 Galões)
• Peso da máquina (sem inserções): 964 Kg (2120 lbs)
• Peso de envio (incl. inserções): 1203 Kg (2646 lbs)
• Chassis: construção em tubos de aço soldados
• Eixo dianteiro: linkage
• Pneus: pneus infláveis de alta flutuação
• Transporte: rebocado via argola de reboque
• Carro da máquina: removível
• Dimensões da máquina: 2550 mm x 1660 mm x 1605 mm (100" x 65" x 63")
• Dimensões do carro da máquina: 1220 mm x 1300 mm x 1285 mm (48" x 51" x 50")
• Dimensões de envio: 2640 mm x 1780 mm x 1650 mm (96" x 70" x 65")
• Configurações opcionais: inserções (disponíveis), dispositivo de extremidade, rolo de suporte móvel, Data Logger (compatível com versão manual)
• Registo de dados: compatível com PEWELDBANK (versão manual); painel removível armazena até 30.000 relatórios e fornece USB para download/firmware
• Materiais compatíveis: HDPE, PE, PP, PVDF
