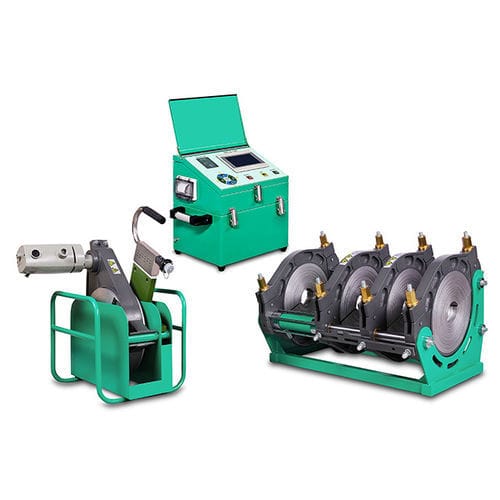

Máquina estacionária de solda de topo SWT-V315/90A

com chapa aquecedoraautomáticapara tubo plástico

Visão geral

Máquina automática de solda por fusão de topo de alta precisão para união de tubos em PE, PP, PPR e PVDF (90–355 mm), indicada para coleta de petróleo e gás, abastecimento de água, tratamento de águas residuais, mineração e outras aplicações industriais. Integra controlador hidráulico CNC, interface PLC touchscreen, placa de aquecimento revestida em DuPont Teflon e registro avançado de dados (RFID) para soldas repetíveis e rastreáveis.

Principais características

• Armazenamento e impressão de relatórios de solda (até 2000 registos) com exportação via USB para rastreabilidade.
• Placa de aquecimento com revestimento DuPont Teflon (antiaderente) para reduzir aderência e melhorar estabilidade térmica.
• Insertos redutores simples estreitos e insertos ISO opcionais para adaptação de diâmetros.
• Controlador hidráulico CNC totalmente integrado com ecrã tátil PLC para ciclos de soldagem automatizados e repetíveis.
• Tecnologia RFID e registo avançado de dados para rastreabilidade de parâmetros e utilizadores.
• Apertais em alumínio leve e design compacto para facilitar transporte e operação em campo.
• Kit de vedantes de óleo de alta qualidade proveniente da Alemanha e quatro uniões rápidas STUCCHI (Itália) para reduzir fugas hidráulicas e simplificar a ligação.
• Eixo integral tratado por cromato para aumentar rigidez do chassis e resistir a torções sob carga.
• Uniformidade da temperatura da placa: aprox. 2–3 °C em unidades pequenas e 5–6 °C em unidades grandes; interruptor de segurança na rebarbadora e suporte ergonómico para o operador.

Aplicações

• Soldagem de tubos HDPE, PE, PP e PVDF para distribuição de água potável e redes de abastecimento.
• Sistemas de águas residuais e estações de tratamento.
• Linhas de transferência de fluido na indústria mineira e em aplicações industriais.
• Construção de gasodutos e sistemas de coleta de petróleo e gás.
• Aquecimento/arrefecimento geotérmico, infraestruturas municipais, irrigação agrícola e construção náutica em HDPE.

Acessórios incluídos / opções notáveis

• Placa de aquecimento revestida DuPont Teflon; insertos redutores opcionais cobrindo vários diâmetros.
• Uniões rápidas STUCCHI para ligações hidráulicas; vedantes de óleo de qualidade; RFID/registo de dados e exportação de relatórios via USB.

Especificações técnicas

• Família de modelos: SWT-V250/90A, SWT-V315/90A, SWT-V355/90A (série SWT-V).
• Faixa de soldagem OD (mm): SWT-V250/90A: 90–250 mm; SWT-V315/90A: 90–315 mm; SWT-V355/90A: 90–355 mm.
• Insertos redutores exemplos: SWT-V250/90A: 75*, 90, 110, 125, 140, 160, 180, 200, 225; SWT-V315/90A: 90–280; SWT-V355/90A: 90–315.
• Alimentação: 230 V 50/60 Hz.
• Potência nominal: SWT-V250/90A: 4.25 kW; SWT-V315/90A: 5.25 kW; SWT-V355/90A: 5.25 kW.
• Área do pistão: SWT-V250/90A: 10.99 cm²; SWT-V315/90A: 20.02 cm²; SWT-V355/90A: 20.02 cm².
• Peso N.W./G.W. exemplos: SWT-V250/90A: 137 / 163 kg; SWT-V315/90A: 189 / 234 kg; SWT-V355/90A: 208 / 256 kg.
• Revestimento da placa: DuPont Teflon. Gestão de dados: até 2000 registos; exportação USB suportada.
• Segurança e durabilidade: interruptor de segurança da rebarbadora, eixo tratado por cromato, vedantes de óleo de alta qualidade e uniões rápidas STUCCHI.
