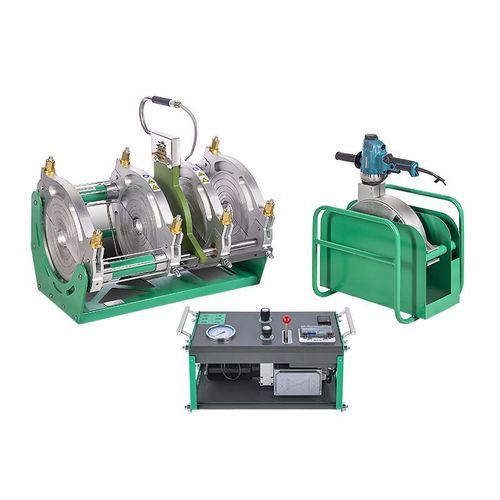

Máquina estacionária de solda de topo SWT-V200/63SHP

para tubospara tubo plásticopara a indústria do plástico

Visão geral do produto
MM-Tech fabrica máquinas de fusão de topo com estrutura em alumínio para termofusão de tubos HDPE, PP e PVDF. Os modelos cumprem as normas ISO 21307 e ASTM F2620 e são indicados para abastecimento de água, distribuição de gás, aplicações industriais e mineração.

Principais características

• Válvulas hidráulicas com design de cartucho para manutenção facilitada
• Cortador/trimmer acionado por redutor helicoidal e equipado com furadeira elétrica Makita
• Mandíbulas interna e externa usinadas em alumínio gravado para alinhamento preciso
• Mangueiras hidráulicas em aço inoxidável montadas na estrutura para resistência à corrosão e fissuras
• Placa de aquecimento com revestimento Dupont Teflon e caixa de junção em aço inox

Descrição
O SWT-V200/63SHP é uma máquina de fusão de topo de alta pressão projetada para juntas de tubos HDPE PN25 na faixa de 63-200 mm. A construção em alumínio usinado oferece precisão dimensional e menor peso para uso em obra. O trimmer utiliza transmissão helicoidal combinada com uma furadeira Makita para operações de preparação controladas. O sistema hidráulico é concebido para operação contínua em condições industriais.

Ficha técnica
Especificações da máquina de fusão SWT-V200/63SHP

• Modelo: SWT-V200/63SHP
• Faixa de soldagem Ø ext. (mm): 63-200 mm
• Anéis redutores: 63, 75, 90, 110, 125, 140, 160, 180
• Tipo de inserts: Multi / ISO / Single
• Área do pistão: 6.27 cm²
• Faixa de pressão de soldagem: 0-180 BAR
• Alimentação: 220V, 50/60Hz
• Potência nominal: 3 kW
• Potência do aquecedor: 1.5 kW
• Potência do trimmer: 0.75 kW
• Potência da bomba: 0.75 kW
• Temperatura máxima: 320 ℃
• Dimensões da embalagem (exemplos): 840×460×550 mm; 500×470×660 mm; 670×360×490 mm
• Peso bruto: 156.55 kg

Aplicações

• Infraestrutura hídrica: juntas estanques para redes de abastecimento e distribuição
• Sistemas de distribuição de gás: juntas resistentes a fugas para transporte seguro
• Canalizações industriais: conexões por fusão duráveis frente a pressão, temperatura e agentes químicos
• Mineração: soldagem em campo para tubulações de água e produtos químicos em condições severas

Especificações técnicas

• Modelo: SWT-V200/63SHP
• Faixa de soldagem Ø ext.: 63-200 mm
• Anéis redutores: 63, 75, 90, 110, 125, 140, 160, 180
• Tipo de inserts: Multi / ISO / Single
• Área do pistão: 6.27 cm²
• Faixa de pressão de soldagem: 0-180 BAR
• Alimentação: 220V, 50/60Hz
• Potência nominal: 3 kW
• Potência do aquecedor: 1.5 kW
• Potência do trimmer: 0.75 kW
• Potência da bomba: 0.75 kW
• Temperatura máxima: 320 ℃
• Dimensões da embalagem (exemplos): 840×460×550 mm; 500×470×660 mm; 670×360×490 mm
• Peso bruto: 156.55 kg
