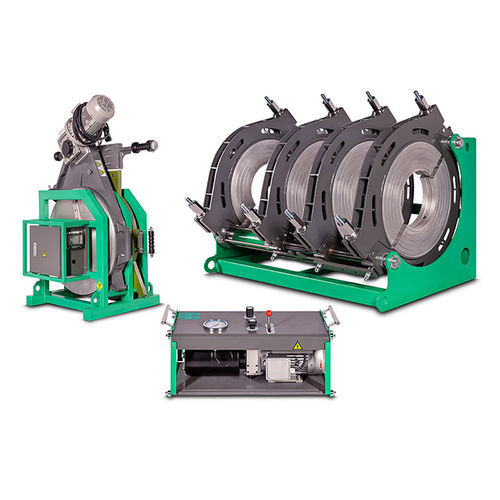

Máquina estacionária de solda de topo SWT-V450/280H

manualpara grande diâmetropara tubos

Visão geral
A série SWT‑V é uma linha de máquinas hidráulicas de fusão por topo para tubos termoplásticos de grande diâmetro (HDPE, PE, PP, PVDF). Projetada para mineração, redes de água potável, águas residuais e condutas industriais, proporciona pressão de soldagem estável, controlo térmico preciso e unidades hidráulicas de fácil manutenção.

Principais características

• Disjuntor combinado com proteção diferencial para segurança elétrica.
• Acoplamentos rápidos STUCCHI para ligações hidráulicas seguras.
• Placa de aquecimento revestida com Teflon DuPont para reduzir aderência; uniformidade térmica típica ±5 °C.
• Acumulador para manter pressão estável durante a soldagem.
• Motor sem ventoinha e central hidráulica com válvulas cartucho, capacidade de operação até ~120 bar.
• Estrutura compacta e rígida que reduz deformações e previne fugas de óleo em operações intensas.

Aplicações

• Instalação e reparação de tubos HDPE, PE, PP e PVDF em redes de água potável, drenagem e estações de tratamento.
• Condutas para mineração (transporte de lama, drenagem de gases), redes industriais e sistemas geotérmicos.
• Sistemas de irrigação agrícola e obras municipais que exigem uniões termoplásticas duráveis.

Acessórios e opções

• Registrador de dados (ex.: PEWELDBANK) para registo de parâmetros de soldagem.
• Insertos redutores para vários diâmetros, suportes de extremidade, rolos, guindastes e equipamentos de manuseio.
• Opções de embalagem e transporte para unidades individuais ou entregas em lotes.

Especificações técnicas

• Modelos: SWT‑V450/280H, SWT‑V500/280H, SWT‑V630/315H, SWT‑V800/500H.
• Faixa de soldagem OD (mm): 280–450 (SWT‑V450/280H); 280–500 (SWT‑V500/280H); 315–630 (SWT‑V630/315H); 500–800 (SWT‑V800/500H).
• Insertos redutores (exemplos): SWT‑V450/280H — 280, 315, 355, 400; SWT‑V500/280H — 280, 315, 355, 400, 450; SWT‑V630/315H — 315, 355, 400, 450, 500, 560; SWT‑V800/500H — 500, 560, 630, 710.
• Alimentação elétrica: 380 V 50 Hz 3P (todos os modelos).
• Potência nominal (kW): 8.38; 10.3; 12.3; 18.2 (conforme modelo).
• Área do pistão (cm²): 22.37; 23.06; 23.06; 44 (conforme modelo).
• Peso MW/GW (kg): 405 / 486; 430 / 520; 618 / 729; 1300 / 1420 (conforme modelo).
• Central hidráulica: válvulas cartucho, estrutura de desconexão rápida, capacidade até ~120 bar.
