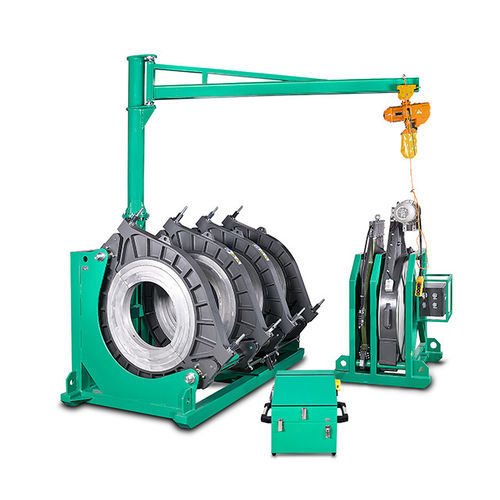

Máquina estacionária de solda de topo SWT-V800/500A

automáticapara tubospara tubo plástico

Máquinas hidráulicas CNC automáticas de fusão de topo concebidas para a união de alta precisão de condutas em HDPE, PE, PP e PVDF em aplicações como distribuição de gás natural, abastecimento de água, águas residuais, mineração e transferência de fluidos industriais. Estas unidades combinam um controlador hidráulico CNC totalmente encapsulado com controlo PLC touchscreen, acesso RFID e ferramentas térmicas para soldagens consistentes e repetíveis.

Principais características

• Controlador hidráulico CNC totalmente encapsulado, compacto e adequado a ambientes de obra.
• Interface PLC touchscreen com autenticação RFID para gestão segura de operadores.
• Armazenamento e impressão de relatórios de soldadura a bordo (capacidade > 2.000); interface USB para exportação e impressão de relatórios.
• Placa de aquecimento com revestimento DuPont Teflon para longa vida útil e controlo térmico estável (variação típica: ±2–3 °C em modelos compactos; ±5–6 °C em sistemas maiores).
• Grampo em alumínio leve e design móvel compacto para facilitar a manobrabilidade e o transporte.
• Kit de vedação de óleo de origem alemã para desempenho de pressão hidráulica estável e fiável.
• Quatro acoplamentos rápidos STUCCHI (Itália) para simplificar as ligações hidráulicas e evitar fugas durante montagem/desmontagem.
• Eixo integral com tratamento de cromato superior para reforçar o chassis e resistir a torções ou deformações sob cargas elevadas.
• Interruptor de segurança do trimmer que desativa a operação se não for activado manualmente, aumentando a segurança do operador.
• Sistema de controlo com classificação IP54 e chassis leve servoalimentado; tomadas traseiras integradas para alimentar trimmer/placa de aquecimento, reduzindo a dependência de unidades de alimentação externas.
• Conformidade com normas DVS/ISO/WIS; suporte para diagnósticos remotos e actualizações de firmware.

Características / Especificações

• Série: SWT-V (modelos: SWT-V800/500A, SWT-V1000/630A, SWT-V1200/630A, SWT-V1600/1200A).
• Faixa de soldagem OD (mm):
  • SWT-V800/500A: 500–800
  • SWT-V1000/630A: 630–1000
  • SWT-V1200/630A: 630–1200
  • SWT-V1600/1200A: 1200–1600
• Insertos redutores (tamanhos fornecidos):
  • SWT-V800/500A: 500, 560, 630, 710
  • SWT-V1000/630A: 630, 710, 800, 900
  • SWT-V1200/630A: 630, 710, 800, 900, 1000
  • SWT-V1600/1200A: 1200, 1400
• Alimentação: 400 V 50/60 Hz (todos os modelos).
• Potência nominal (kW):
  • SWT-V800/500A: 17.60
  • SWT-V1000/630A: 23.40
  • SWT-V1200/630A: 29.00
  • SWT-V1600/1200A: 49.50
• Área do pistão (cm²):
  • SWT-V800/500A: 44.00
  • SWT-V1000/630A: 38.80
  • SWT-V1200/630A: 50.70
  • SWT-V1600/1200A: (não especificado)
• Peso M.W./G.W. (kg):
  • SWT-V800/500A: 1300 / 1420
  • SWT-V1000/630A: 2400 / 2600
  • SWT-V1200/630A: 2520 / 2780
  • SWT-V1600/1200A: 7800 / -
• Capacidade de relatórios: > 2.000 registos (local/USB/imprimível).
• Protecção do painel: IP54 (sistema de controlo).
