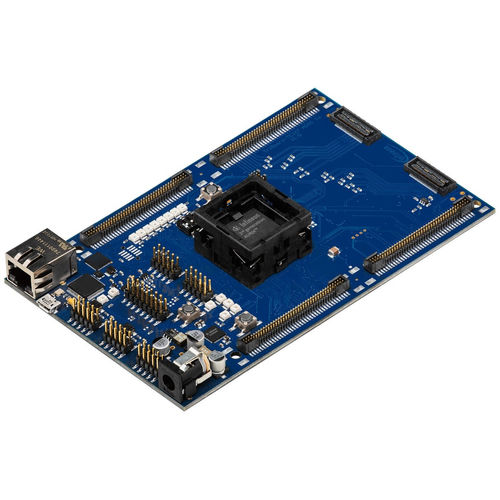

Microcontrolador 32 bits KIT_A2G_TC377_5V_TRB_S

de uso geralde comunicaçãoSoC (system-on-chip)

Com esta placa de avaliação AURIX™ TC377 de uso geral, os clientes podem começar rapidamente a desenvolver, avaliar e testar o seu software. O dispositivo de avaliação TC377TP está montado numa tomada para que possa ser facilmente substituído, o que o torna particularmente adequado para o desenvolvimento inicial de projectos. Um Manual do Utilizador descarregável ajuda na instalação, utilização e configuração da placa e inclui os esquemas e o layout. ( ver secção Documentos ) Resumo das características Controlador TC377 AURIX™ 2G ( TC3xx ) da Infineon no pacote LFBGA-292 Transceptores FlexRay Transceptores CAN de alta velocidade (compatíveis com CAN-FD) Ponte USB para UART Ethernet Gigabit PHY Eeprom de série Transcetor LIN Cristal de 20MHz (predefinição) ou relógio externo USB miniWiggler JDS para depuração fácil 8 LEDs de estado de baixa potência 8 interruptores-DIP para configuração acesso a todos os pinos do controlador 100mm x 160mm (EURO-Board) Conectores O TC3X7 TriBoard oferece uma grande variedade de conectores: Conector de alimentação padrão Conector micro USB para interface ASC (ASC0) e miniWiggler Conector RJ45 para Ethernet conector de 16 pinos para interface JTAG (OCDS) cabeçalho de 3 x 10 pinos para DAP, DAPE e DAP_SCR (DAPE apenas utilizável no dispositivo de emulação) cabeçalho de 10 pinos (2x5) para Transcetor LIN (LIN) 2 x 10 pinos (2x5) Cabeçalho para Transcetor CAN de Alta Velocidade (CAN0 e CAN1) 2 x Cabeçalho de 10 pinos (2x5) para FlexRay™ (ERAY-A e ERAY-B) quatro conectores de 80 pinos (macho) + quatro conectores de 80 pinos (fêmea) com todos os sinais de E/S conetor ETK opcional tomada opcional de 2 x 6 pinos (IEEE1394) para HSCT conetor Aurora opcional (apenas com dispositivo de emulação)
