Pé para tubos redondos AKCL

para móvelpara cadeiraem material plástico

Descrição do produto

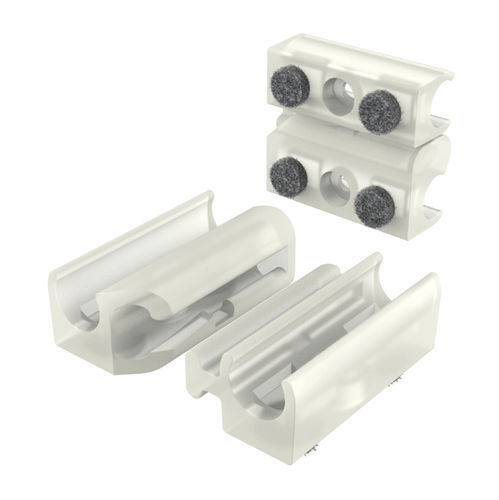

O batente AKCL para tubo redondo inclui um enlace de união que permite ligar cadeiras em paralelo. Indicada para cadeiras de design, a peça cobre vários diâmetros de tubo e oferece opções de montagem úteis a projetistas e fabricantes.

Principais características

• Material: PP (Polipropileno).
• Cores: Preto e Natural (translúcido).
• Opções: Com feltro; Sem feltro.
• Compatibilidade de tubo: 10 mm a 17 mm (ver referências abaixo).
• Aplicação: fixação em pés redondos de cadeira e ligação paralela dos assentos através do enlace de união.

Conformidade e normas
Compatível com EN 14703:2007 (teste de cadeiras unidas). RoHS: conforme. UL94: não especificado. Grau IP: não especificado.

Desenhos técnicos e ficheiros
PDF do desenho disponível (função de download na ficha). Vídeo do produto disponível.

Tabela - Referências e dimensões (Milímetros)
Referência | Para Tubo (D) | B | L | E | c | C | H
02500600110 | 10 a 11 | 38,00 | 46,00 | 25,00 | 5,00 | 10,00 | 6,00
02500600111 | 12 a 13 | 42,00 | 46,00 | 26,00 | 5,00 | 10,00 | 6,00
02500600112 | 14 a 15 | 47,00 | 46,00 | 29,00 | 5,00 | 10,00 | 6,00
02500600113 | 16 a 17 | 51,00 | 46,00 | 30,00 | 5,00 | 10,00 | 6,00

Características / especificações técnicas

• Modelo: AKCL
• Marca: ISC Plastic Parts
• Material: PP (Polipropileno)
• Cores disponíveis: Preto; Natural (translúcido)
• Opções: Com feltro; Sem feltro
• Compatibilidade de diâmetro de tubo: 10 mm – 17 mm (referências 10–11, 12–13, 14–15, 16–17)
• Norma: EN 14703:2007 (teste de cadeiras unidas)
• RoHS: Conforme
• UL94: Não especificado
• IP: Não especificado
• Unidades de medida: Milímetros
• Referências disponíveis: 02500600110, 02500600111, 02500600112, 02500600113
