Inserto roscado para mobiliário VOR

Descrição

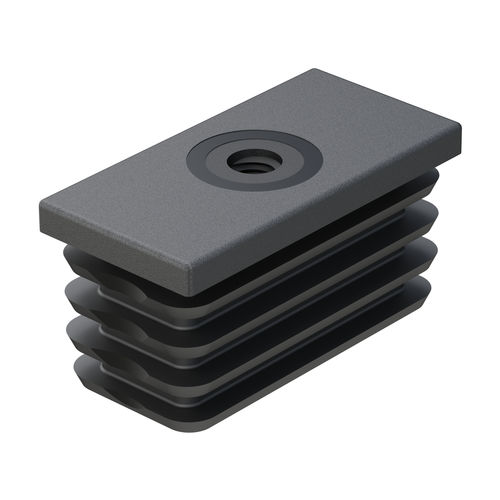

Os inserts roscados VOR para tubos retangulares apresentam uma rosca métrica moldada no processo de injeção, permitindo o posterior encaixe de componentes filetados como pés niveladores ou rodas. Fabricados em PA6 (Poliamida 6) na cor preta, incluem aletas que reforçam a fixação dentro do tubo. Compatíveis com secções de tubo de 40×20 mm até 60×40 mm e espessuras geralmente entre 1,00 e 3,00 mm, dependendo da referência.

Versões
Disponível também a versão quadrada, família VER.

Conformidade e documentação
Desenho PDF: disponível
UL94: não especificado
IP: não especificado
RoHS: conforme
Medidas expressas em: milímetros
Vídeo: disponível demonstrando instalação e uso

Tabela de referências
Referência | Para Tubo | Espessura Tubo | Rosca Métrica (M) | L1 | L | H | Carga máxima (N)
00700800160 | 40 x 20 | 1,50 a 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800161 | 40 x 20 | 1,50 a 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800162 | 40 x 25 | 1,50 a 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800163 | 40 x 25 | 1,50 a 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800164 | 40 x 30 | 1,50 a 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800165 | 40 x 30 | 1,50 a 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800166 | 40 x 30 | 1,50 a 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800167 | 50 x 20 | 1,50 a 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800168 | 50 x 20 | 1,50 a 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800169 | 50 x 25 | 1,50 a 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800170 | 50 x 25 | 1,50 a 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800171 | 50 x 30 | 1,00 a 1,50 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800172 | 50 x 30 | 1,50 a 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800173 | 50 x 30 | 1,00 a 1,50 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800174 | 50 x 30 | 1,50 a 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800175 | 50 x 30 | 1,50 a 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800176 | 50 x 30 | 1,50 a 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800177 | 60 x 25 | 1,50 a 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800178 | 60 x 25 | 1,50 a 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800179 | 60 x 30 | 1,50 a 2,00 | M8 | 14,00 | 24,00 | 5,00 | 1962
00700800180 | 60 x 30 | 1,50 a 2,00 | M10 | 14,50 | 25,00 | 5,00 | 1962
00700800181 | 60 x 30 | 1,50 a 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800182 | 60 x 40 | 1,50 a 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800183 | 60 x 40 | 1,50 a 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800184 | 60 x 40 | 1,50 a 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962

Características / especificações técnicas

• Família / modelo: VOR
• Material: PA6 (Poliamida 6), preto
• Compatibilidade de tubos: 40×20 mm a 60×40 mm
• Espessura de tubo: tipicamente 1,00 a 3,00 mm (conforme referência)
• Roscas disponíveis: M8, M10, M12
• Dimensões típicas: L1 ≈ 14,00–14,50 mm; L ≈ 24,00–25,00 mm; H ≈ 5,00 mm
• Carga máxima indicada: 1962 N (por referência)
• Conformidade: RoHS
• Medidas em: milímetros
