Inserto de prensa LFM

em polietileno de baixa densidade (PEBD)quadradoretangular

Descrição

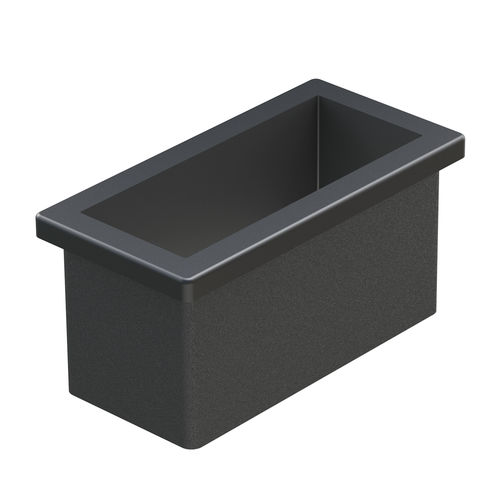

Tampa aberta para tubo retangular LFM, projetada para montagem de estruturas que utilizam tubos telescópicos deslizantes. Fabricada em LDPE (Polietileno de baixa densidade). Medidas disponíveis: 50 x 30 mm e 60 x 30 mm. Também disponível versão para tubos quadrados (família LEM).

Documentação e mídia
Desenho PDF: disponível
Vídeo: vídeo do produto disponível
UL94: não especificado
IP: não especificado
RoHS: conforme
Unidades: milímetros

Varantes (tabela)
Referência | Para Tubo (D x B) | Espessura Tubo (G) | d x b | L | H
03200800027 | 50 x 30 | 1,50 | 41 x 21 | 3,50 | 28,30
03200800028 | 60 x 30 | 2,00 | 51 x 21 | 3,50 | 29,50

Imagens & Ficheiros
Render principal e desenho técnico disponíveis; PDF 2D e ficheiro RoHS acessíveis na ficha do produto.

Especificações técnicas

• Modelo: LFM
• Tipo: tampa/inserto aberto para tubo retangular (aplicações telescópicas deslizantes)
• Material: LDPE (Polietileno de baixa densidade)
• Versões disponíveis: 50 x 30 mm; 60 x 30 mm
• Conformidade RoHS: Sim
• UL94: Não especificado
• Grau IP: Não especificado
• Unidades: milímetros
• Detalhes referências: 03200800027 (50 x 30, G 1,50 mm, d x b 41 x 21 mm, L 3,50 mm, H 28,30 mm); 03200800028 (60 x 30, G 2,00 mm, d x b 51 x 21 mm, L 3,50 mm, H 29,50 mm)
