Inserto roscado para mobiliário VER

Descrição

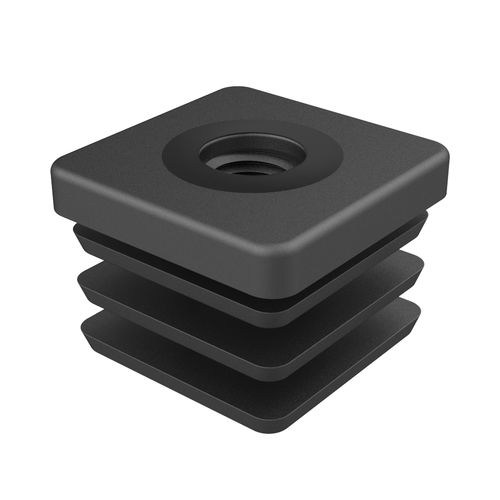

Os insertos rosqueados VER para tubo quadrado incorporam uma rosca métrica formada no molde durante o processo de injeção, permitindo a montagem direta de rodízios ou pés de nivelamento nas pernas quadradas do mobiliário.

Aplicações

• Ponto de fixação para rodízios e pés ajustáveis em mobiliário
• Fecho de extremidade e interface mecânica para tubos quadrados
• Instalação em fábrica ou retrofit para mesas, cadeiras e suportes

Material e desenho

• Material: PA6 (Poliamida 6), cor: preto
• Desenho: aletas (ribs) para melhor retenção dentro do tubo
• Rosca métrica formada em molde: M8, M10, M12
• Tamanhos de tubo compatíveis: 20 x 20 mm até 50 x 50 mm
• Espessura de parede suportada: tipicamente 1,50–2,00 mm (algumas variantes 2,50–3,00 mm)

Documentos e conformidade

• Desenho PDF: disponível (desenho 2D para download)
• Vídeo: vídeo do produto disponível
• RoHS: conforme
• UL94: não indicado
• IP: não indicado
• Unidades: milímetros

Tabela de referências
Referência | Para Tubo | Espessura Tubo | Rosca Métrica (M) | L1 | L | H | Carga máxima (N)
00700800550 | 20 x 20 | 1,50 a 2,00 | M8 | 14,50 | 16,50 | 5,00 | 1962
00700800551 | 20 x 20 | 1,50 a 2,00 | M10 | 14,50 | 16,50 | 5,00 | 1962
00700800552 | 22 x 22 | 1,50 a 2,00 | M8 | 14,50 | 16,50 | 5,00 | 1962
00700800553 | 22 x 22 | 1,50 a 2,00 | M10 | 14,50 | 16,50 | 5,00 | 1962
00700800554 | 25 x 25 | 1,50 a 2,00 | M8 | 14,50 | 16,50 | 5,00 | 1962
00700800555 | 25 x 25 | 1,50 a 2,00 | M10 | 14,50 | 16,50 | 5,00 | 1962
00700800556 | 25 x 25 | 1,50 a 2,00 | M12 | 14,50 | 16,50 | 5,00 | 1962
00700800557 | 30 x 30 | 1,50 a 2,00 | M8 | 14,50 | 16,50 | 5,00 | 1962
00700800558 | 30 x 30 | 2,50 a 3,00 | M8 | 14,50 | 16,50 | 5,00 | 1962
00700800559 | 30 x 30 | 1,50 a 2,00 | M10 | 14,50 | 16,50 | 5,00 | 1962
00700800560 | 30 x 30 | 2,50 a 3,00 | M10 | 14,50 | 16,50 | 5,00 | 1962
00700800561 | 30 x 30 | 1,50 a 2,00 | M12 | 14,50 | 16,50 | 5,00 | 1962
00700800562 | 30 x 30 | 2,50 a 3,00 | M12 | 14,50 | 16,50 | 5,00 | 1962
00700800563 | 32 x 32 | 1,50 a 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800564 | 32 x 32 | 1,50 a 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800565 | 32 x 32 | 1,50 a 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800566 | 34 x 34 | 1,50 a 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800567 | 34 x 34 | 1,50 a 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800568 | 34 x 34 | 1,50 a 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800569 | 35 x 35 | 1,50 a 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800570 | 35 x 35 | 1,50 a 2,00 | M10 | 14,50 | 24,80 | 5,00 | 1962
00700800571 | 35 x 35 | 1,50 a 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800572 | 38 x 38 | 1,50 a 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800573 | 38 x 38 | 1,50 a 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800574 | 38 x 38 | 1,50 a 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800575 | 40 x 40 | 1,50 a 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800576 | 40 x 40 | 2,50 a 3,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800577 | 40 x 40 | 1,50 a 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800578 | 40 x 40 | 2,50 a 3,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800579 | 40 x 40 | 1,50 a 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800580 | 40 x 40 | 2,50 a 3,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800581 | 45 x 45 | 1,50 a 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800582 | 45 x 45 | 1,50 a 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800583 | 45 x 45 | 1,50 a 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800584 | 50 x 50 | 1,50 a 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800585 | 50 x 50 | 2,50 a 3,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800586 | 50 x 50 | 1,50 a 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800587 | 50 x 50 | 2,50 a 3,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800588 | 50 x 50 | 1,50 a 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800589 | 50 x 50 | 2,50 a 3,00 | M12 | 14,50 | 24,00 | 5,00 | 1962

Especificações técnicas

• Brand: ISC Plastic Parts
• Família / modelo: VER
• Material: PA6 (Poliamida 6), preto
• Retenção: aletas internas para melhor fixação
• Tamanhos compatíveis: 20 x 20 mm a 50 x 50 mm
• Espessura de parede: 1,50–2,00 mm (algumas variantes 2,50–3,00 mm)
• Roscas disponíveis: M8, M10, M12
• Dimensões típicas: L1 ≈ 14,50 mm; L ≈ 16,50–24,00 mm; H ≈ 5,00 mm
• Carga máxima indicativa: 1962 N (por variante)
• RoHS: conforme; UL94 e IP: não indicados
• Unidades: milímetros
