Inserto com rosca LEM

em polietileno baixa densidade PEBDquadradode encaixe em extremidade de tubo quadrado

Descrição

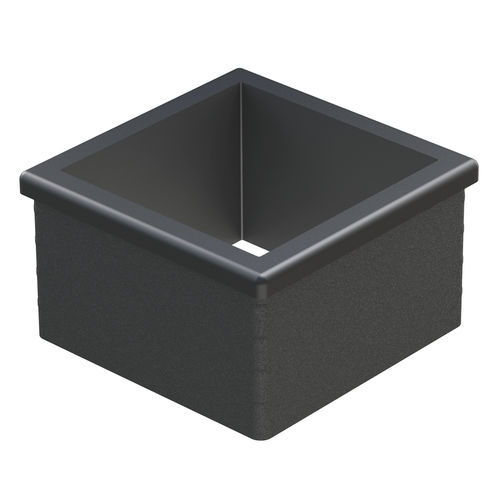

A tampa aberta para tubo quadrado LEM foi desenvolvida para a montagem de estruturas que utilizam tubos telescópicos deslizantes. Fabricada em LDPE (Polietileno de baixa densidade), oferece encaixe preciso para aplicações de deslizamento guiado e encontra-se disponível em várias referências dimensionais.

Variações
Também disponível em versão para tubo retangular (família LFM). Referências múltiplas para combinar tubo exterior/interior estão disponíveis.

Documentação e certificações

• Desenho PDF: disponível (2D)
• UL94: não classificado / sem classificação de inflamabilidade indicada
• IP: não classificado / sem grau de proteção indicado
• RoHS: conforme
• Unidades de medida: milímetros
• Vídeo: demonstração do produto disponível

Referências e dimensões disponíveis
Referencia | Para tubo exterior | Espessura tubo exterior | Para tubo interior | L | H
03200800032 | 35 x 35 | 2,00 | 25 x 25 | 28,15 | 3,50
03200800035 | 50 x 50 | 1,50 | 40 x 40 | 28,40 | 3,50
03200800036 | 50 x 50 | 2,00 | 40 x 40 | 30,50 | 4,00
03200800038 | 60 x 60 | 2,00 | 50 x 50 | 32,00 | 4,00

Características / Especificações técnicas

• Modelo: LEM
• Tipo: Tampa aberta para tubo quadrado
• Material: LDPE (Polietileno de baixa densidade)
• Aplicação: Montagem de estruturas com tubos telescópicos deslizantes
• Versão para tubo retangular: família LFM
• Conformidade RoHS: conforme
• UL94: não classificado / não indicado
• IP: não classificado / não indicado
• Unidade: milímetros
• Referências e dados dimensionais: ver tabela acima
