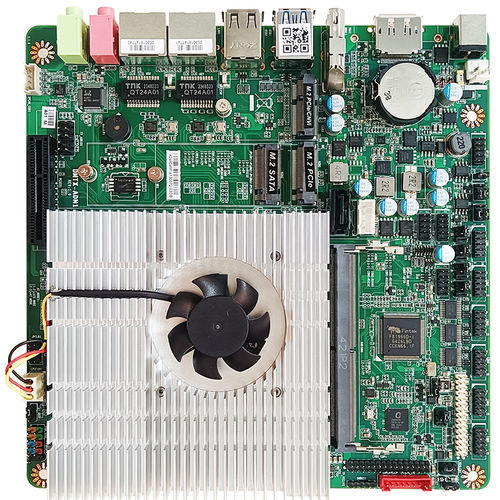

Placa-mãe mini-ITX DMTX-ADN1

embutidaIntel® N97Intel®

Visão geral
O DMTX-ADN1 é uma placa-mãe industrial Mini-ITX com SoC Intel® Processor N97 (Alder Lake‑N) integrado. Foi projetada para aplicações embarcadas compactas e de baixo consumo que exigem múltiplas saídas de vídeo e opções de expansão flexíveis. A placa aceita entrada DC 12~19V e suporta memória DDR5 SO-DIMM, além de diversas interfaces de armazenamento e conectividade.

Principais características

• Suporte DDR5 4800MT/s SO-DIMM, até 32GB
• Saídas de vídeo: DP 1.2, HDMI 2.0, LVDS e eDP (suporte até 3 displays)
• Dupla Ethernet Gigabit (Realtek® RTL8111H) para conectividade confiável
• Expansão flexível: M.2 (M-Key/E-Key), interfaces PCIe Gen3 e suporte SATA III
• Conectividade ampla: USB 3.2 Gen1, USB 2.0, até 6 headers USB internos e múltiplas portas COM
• Opções de segurança embarcadas: Intel® PTT (fTPM) e TPM 2.0 opcional (dTPM)
• Entrada DC faixa ampla (12~19V) e modos de alimentação AT/ATX selecionáveis

Especificações técnicas

• Formato MB: Mini-ITX (170 x 170 mm)
• CPU: Intel® Processor N97 onboard (Alder Lake‑N, TDP 12W)
• Chipset: Intel® SoC
• Memória: 1 x DDR5 4800MT/s SO-DIMM, single channel, até 32GB
• BIOS: AMI Flash ROM
• Wake on LAN: Sim
• Watchdog Timer: 255 níveis
• Segurança: Intel® PTT (fTPM integrado) & TPM 2.0 (dTPM opcional)
• Bateria RTC: Bateria de lítio
• Suporte OS: Windows® 11 (64-bit), Windows® 10 (64-bit), Linux
• Requisito de energia: DC-in 12~19V
• Modo Power On: AT / ATX (padrão)
• Conector de energia: DC jack e header interno 2 pinos
• GPU: Intel® HD Graphics (memória compartilhada)
• LVDS: 1 x 24-bit Dual Channel LVDS (max. 1920 x 1200 @60Hz)
• eDP: 1 x eDP 1.2 (max. 1920 x 1080 @60Hz)
• DP: 1 x DP 1.2 (max. 4096 x 2160 @60Hz)
• HDMI: 1 x HDMI® 2.0 (max. 4096 x 2160 @60Hz)
• VGA: 1 x VGA (max. 2560 x 1600 @60Hz)
• Multi-display: Suporte até 3 displays
• Codec de áudio: Realtek ALC897; 1 x conector combo áudio (Line-Out / Mic-In); Amplificador: 3W
• Ethernet: 2 x RJ45 (Realtek® RTL8111H GbE)
• USB: 2 x USB 2.0; 2 x USB 3.2 Gen1; header interno para 6 x USB 2.0
• Serial (COM): Headers internos para 2 x RS-232/485 e 4 x RS-232 (suporte 5/12V TTL)
• I/O interno: GPIO 8-bit (5V); SMBus; 1 x conector fan CPU 4-pin (Smart FAN)
• Painel frontal: LED atividade HDD; LED de alimentação; Power On/Off; Reset
• Adicional: Intrusão do chassis; Seleção modo AT/ATX
• Armazenamento (SATA): 1 x SATA III (co-lay M-Key 2242 opcional); 1 x conector de alimentação SATA
• Expansão (M.2): 1 x M-Key 2242/2280 (PCIe Gen3 x2); 1 x M-Key 2242 (SATA III); 1 x E-Key 2230 (USB2.0 / PCIe Gen3 x1) com suporte a CNVi
• PCIe: 1 x PCIe (Gen3 x4, interface PCIe x1)
• Choque: 15G, 11ms
• Vibração: 1 Grms / 5~500Hz (operação)
• Temperatura de operação: 0°C ~ 60°C (32°F ~ 140°F)
• Temperatura de armazenamento: -20°C ~ 70°C (-4°F ~ 158°F)
• Umidade de operação: 10 ~ 90% RH, sem condensação
• Certificações: CE / FCC Classe A; LVD
• Declaração ESG: China RoHS; EU RoHS; REACH (opcional)
