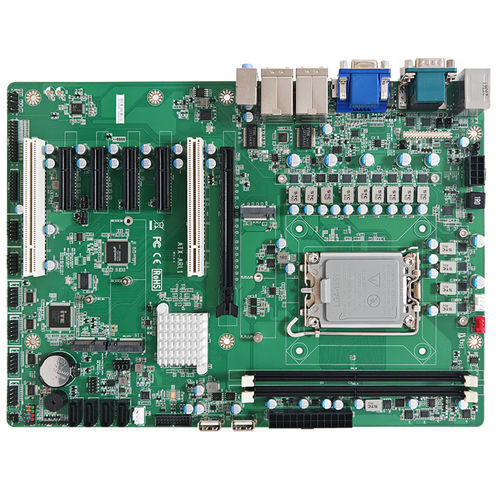

Placa-mãe ATX ATX-ARL1-B860 series
Intel® Core™ UltraIntel® Core™ de 12ª geraçãoIntel®

Placa-mãe ATX - ATX-ARL1-B860 series - Jetway Information Co., Ltd. - Intel® Core™ Ultra / Intel® Core™ de 12ª geração / Intel®
Placa-mãe ATX - ATX-ARL1-B860 series - Jetway Information Co., Ltd. - Intel® Core™ Ultra / Intel® Core™ de 12ª geração / Intel®
Placa-mãe ATX - ATX-ARL1-B860 series - Jetway Information Co., Ltd. - Intel® Core™ Ultra / Intel® Core™ de 12ª geração / Intel® - imagem - 2
Placa-mãe ATX - ATX-ARL1-B860 series - Jetway Information Co., Ltd. - Intel® Core™ Ultra / Intel® Core™ de 12ª geração / Intel® - imagem - 3
Placa-mãe ATX - ATX-ARL1-B860 series - Jetway Information Co., Ltd. - Intel® Core™ Ultra / Intel® Core™ de 12ª geração / Intel® - imagem - 4
Guardar nos favoritos
Comparar
Mais informações no site da Jetway Information Co., Ltd.

Características

Formato
ATX
Processador
Intel® Core™ Ultra
Memória
DDR5 UDIMM, DDR5 SDRAM
Slots de expansão
M.2, M.2 chave M, M.2 chave E, SATA3, PCI Express, 16x PCI Express
Aplicações
industrial
Sistema de exploração
Linux, Windows 10, Windows 11
Conectividade
2,5 GbE, Gigabit Ethernet, USB 2.0, USB 3.0, Ethernet, Display Port, PS/2, USB 3.2, HDMI, VGA, RS-485, RS-232, RJ45, RS-422

Descrição

Visão geral
  • Placa-mãe ATX industrial projetada para processadores Intel® Core™ Ultra (Arrow Lake-S) com chipset B860, suportando memória DDR5 de alta velocidade, múltiplas saídas de vídeo e ampla I/O e opções de expansão para aplicações industriais.


Principais recursos
  • Suporte a Intel® Core™ Ultra (Arrow Lake-S) com chipset B860
  • 2 x DDR5 UDIMM 6400MT/s, canal duplo, até 96 GB
  • Saídas de vídeo: 1 x VGA, 1 x HDMI® 2.0, 1 x DP 2.1 (até 7680x4320@60Hz)
  • Rede: 1 x 2.5GbE (Intel® I226-V), 1 x GbE (Intel® I219-V)
  • I/O: 6 x COM, 6 x USB3.2 Gen1, 6 x USB2.0, 2 x USB2.0 Type-A (vertical)
  • Armazenamento/expansão: M.2 M-key (2242/2280, SATA), M.2 M-key (2242/2280, NVMe PCIe x4), M.2 E-key (2230, CNVi/PCIe x1+USB2.0)
  • Slots PCI: 1 x PCIe x16 (Gen4), 2 x PCIe x4 (Gen3), 2 x PCIe x1 (Gen3), 2 x PCI


Especificações técnicas
  • SYSTEM — FACTOR DE FORMA MB: ATX
  • SYSTEM — CPU: Socket Intel® LGA1851 Ultra 9/7/5th Gen Processor (TDP máx. 125W)
  • SYSTEM — CHIPSET: Intel® Arrow Lake-S B860
  • SYSTEM — MEMÓRIA: 2 x DDR5 6400MT/s, Dual Channel U-DIMM, até 96 GB
  • SYSTEM — BIOS: UEFI
  • SYSTEM — WAKE ON LAN: Sim
  • SYSTEM — WATCHDOG TIMER: 255 níveis
  • SYSTEM — SEGURANÇA: Intel® PTT (fTPM integrado) & TPM 2.0 (dTPM)
  • SYSTEM — BATERIA RTC: Bateria de lítio
  • SYSTEM — DIMENSÃO (W x D): 305.0 (W) x 220.0 (D) mm (12" x 8.7")
  • SYSTEM — SUPORTE OS: Windows® 11 (64bit), Windows® 10 (64bit), Linux
  • POWER — REQUISITO DE ENERGIA: Fonte ATX
  • POWER — MODO DE LIGAÇÃO: Modo AT / ATX (Padrão)
  • POWER — CONECTOR: 24+8-pin ATX PWR
  • DISPLAY — GPU: Intel® HD Graphics
  • DISPLAY — DP: 1 x DP2.1 (Resolução máx: 7680x4320@60Hz)
  • DISPLAY — HDMI®: 1 x HDMI® 2.0 (Resolução máx: 4096 x 2304@60Hz)
  • DISPLAY — VGA: 1 x VGA (Resolução máx: 1920 x 1080@60Hz)
  • DISPLAY — MULTI DISPLAY: Suporta 4 displays
  • AUDIO — CODEC: Realtek ALC897
  • AUDIO — Line-in: 1 x conector de áudio para Line-In
  • AUDIO — Line-out: 1 x conector de áudio para Line-Out
  • AUDIO — MIC-in: 1 x conector de áudio para MIC-In
  • LAN — ETHERNET: 1 x RJ45 para Intel® I226-V 2.5GbE, 1 x RJ45 para Intel® I219-V GbE
  • USB PORT: 4 x USB 3.2 Gen 1 (traseiro), 2 x USB 2.0 (traseiro), Header interno para 2 x USB 3.2 Gen 1, Header interno para 4 x USB 2.0, USB Type A interno (vertical) para 2 x USB 2.0
  • SERIAL PORT — COM: 2 x DB-9 para RS-232/422/485, Header interno para 4 x RS-232
  • INTERNAL I/O — GPIO: GPIO de 16 bits (5V) Co-lay LPT
  • INTERNAL I/O — SMBUS: Sim
  • INTERNAL I/O — FAN: 1 x conector CPU Fan, 2 x conector System Fan
  • FRONT PANEL: LED HDD Active, Power LED, Power On/Off, Reset
  • ADDITIONAL: 1 x Chassis intrusion, 1 x AT/ATX Mode Selection
  • STORAGE — SATA: 4 x SATA III
  • EXPANSION — M.2: 1 x M-key 2242/2280 (interface SATA, Co-lay SATA4), 1 x M-key 2242/2280 (PCIe Gen5 x4) Suporta NVMe, 1 x E-Key 2230 (USB 2.0/PCIe x1) Suporta CNVio para Wi‑Fi
  • EXPANSION — PCIe: 1 x PCI-Ex16 (Gen.4), 4 x PCI-Ex4 (Gen.4, PCIE2/PCIE3 Interface: PCI-Ex1), 2 x PCI
  • OTHERs — OUTROS: 1 x PS/2
  • ENVIRONMENT & CERTIFICATION — TEMPERATURA OPERACIONAL: 0°C ~ 60°C (32°F ~ 140°F)
  • ENVIRONMENT & CERTIFICATION — TEMPERATURA DE ARMAZENAMENTO: -20°C ~ 70°C (-4°F ~ 158°F)
  • ENVIRONMENT & CERTIFICATION — HUMIDADE OPERACIONAL: 10 ~ 90% humidade relativa, sem condensação
  • ENVIRONMENT & CERTIFICATION — CERTIFICAÇÃO: CE/FCC Class A, LVD
  • ENVIRONMENT & CERTIFICATION — DECLARAÇÃO ESG: EU RoHS, REACH
