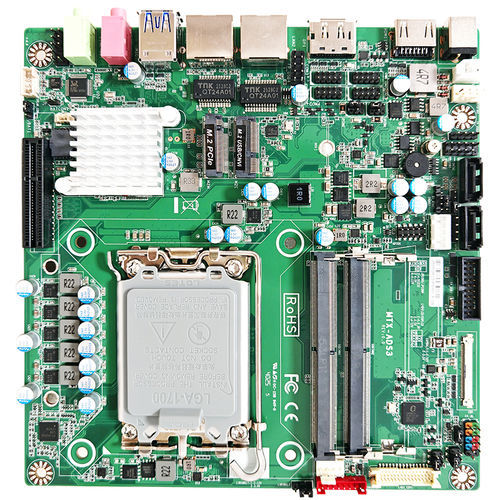

Computador de placa única mini-ITX MTX-ADS3 series

Intel® Celeron®Intel® Core i3Intel® Core i5

Visão geral do produto
Computador de placa única Mini-ITX 170 x 170 mm compatível com processadores Intel® LGA1700 das 12.ª/13.ª/14.ª gerações (i9/i7/i5/i3), Celeron e Pentium, memória DDR5 até 96 GB e suporte para até 3 ecrãs simultâneos.

Características

• Soquete Intel® LGA1700 (TDP máx. 65W)
• Chipset Intel® H610
• 2 x DDR5 SO-DIMM (4800/5600 MT/s), dual channel, até 96 GB
• Saídas de vídeo: HDMI® 2.0, DP1.4, LVDS/eDP, eDP
• 2 x LAN GbE (Realtek® RTL8111H)
• USB: 2 x USB 3.2 Gen2, 2 x USB 3.2 Gen1, 5 x USB 2.0 (headers internos e traseiros)
• Armazenamento: M.2 M-key (2242/2280 PCIe x4), M.2 E-key (2230), 2 x SATA III
• 4 portas COM (headers internos)
• 1 x slot de expansão PCIe Gen4 x4

Especificações detalhadas
SISTEMA
FORMATO MB: Mini-ITX (170 x 170 mm)
CPU: Socket Intel® LGA1700 12ª/13ª/14ª Gen (TDP máx. 65W)
CHIPSET: Intel® H610
MEMÓRIA: 2 x DDR5 SO-DIMM (4800/5600 MT/s), dual channel, até 96 GB
BIOS: AMI Flash ROM
WAKE ON LAN: Sim
WATCHDOG TIMER: 255 níveis
SEGURANÇA: Intel® PTT (fTPM integrado) & TPM 2.0 (dTPM)
BATERIA RTC: Bateria de lítio
DIMENSÕES (L x P): 170,0 x 170,0 mm
SOPORTE OS: Windows® 11 (64-bit), Windows® 10 (64-bit), Linux

ALIMENTAÇÃO
REQUISITO DE ENERGIA: DC-in 12–19 V
MODO LIGA/DESLIGA: AT / ATX
CONECTOR: Jack DC

DISPLAY
GPU: Intel® UHD Graphics
LVDS: 1 x LVDS/eDP (LVDS até 2560 x 1600@60Hz; eDP até 1920 x 1080@60Hz)
eDP: 1 x eDP 1.4 (até 5120 x 3200@120Hz)
DP: 1 x DP1.4 (até 7680 x 4320@60Hz)
HDMI®: 1 x HDMI® 2.0 (até 4096 x 2160@60Hz)
DISPLAY MÚLTIPLO: Suporta até 3 ecrãs

AUDIO
CODEC: Realtek ALC897
Line-out: 1 x jack de áudio
MIC-in: 1 x jack de áudio
AMPLIFICADOR: 3 W

LAN
ETHERNET: 2 x RJ45 (Realtek® RTL8111H GbE)

PORTAS USB
2 x USB 3.2 Gen2 (traseiras), 2 x USB 3.2 Gen1, headers internos para 2 x USB 3.2 e 5 x USB 2.0

PORTAS SÉRIE
COM: Headers internos para 2 x RS-232 e 2 x RS-232/422/485

I/O INTERNOS
GPIO: 8-bit
SMBUS: Sim
FAN: 1 x header CPU fan; 1 x header system fan
PANEL FRENTE: LED HDD, LED Power, Power On/Off, Reset
ADICIONAL: Intrusão chassis, FP_Audio, Inverter, seleção modo AT, header de altifalante 4-pin (para amplificador 3W, PH2.0)

ARMAZENAMENTO
SATA: 2 x SATA III; 1 x conector de alimentação SATA

EXPANSÃO
PCIe: 1 x PCIe Gen4 x4
M.2: 1 x M-key 2242/2280 (PCIe 3.0 x4); 1 x E-key 2230 (CNVio/PCIe x1/USB2.0) (suporta módulo Wi‑Fi/BT)

AMBIENTE & CERTIFICAÇÃO
IMPACTO: 15G, duração 11 ms
VIBRAÇÃO: 1 Grms, 5–500 Hz (operação)
TEMPERATURA DE FUNCIONAMENTO: 0°C a 60°C
TEMPERATURA DE ARMAZENAMENTO: -20°C a 70°C
HUMIDADE OPERACIONAL: 10–90% @ 40°C, sem condensação
CERTIFICAÇÃO: CE / FCC Classe A; LVD
DECLARAÇÃO ESG: EU RoHS, China RoHS, REACH (opcional)

Especificações técnicas

• Model: MTX-ADS3
• Form Factor: Mini-ITX (170 x 170 mm)
• Socket CPU: LGA1700 (12ª/13ª/14ª Gen, até 65W)
• Chipset: Intel® H610
• Memória: 2 x DDR5 SO-DIMM, até 96 GB (4800/5600 MT/s)
• Gráficos/Display: HDMI2.0, DP1.4, eDP, LVDS; até 3 ecrãs
• LAN: 2 x GbE (Realtek® RTL8111H)
• Armazenamento: 2 x SATA III; 1 x M.2 M-key (2242/2280 PCIe3.0 x4); 1 x M.2 E-key (2230)
• Expansão: 1 x PCIe Gen4 x4
• Audio: Realtek ALC897, amplificador 3W
• Alimentação: DC-in 12–19 V, jack DC, AT/ATX
• Operação: 0°C a 60°C; Impacto 15G; Vibração 1 Grms
