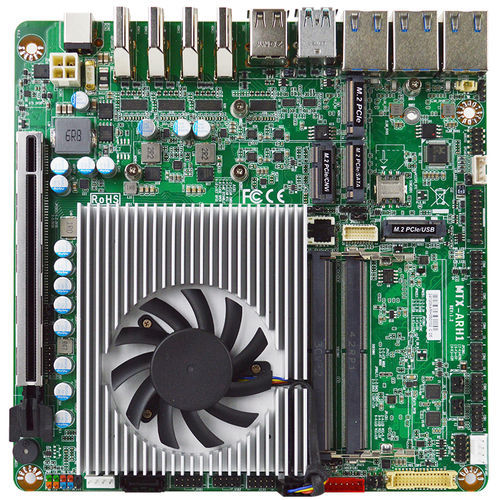

Placa-mãe mini-ITX MTX-ARH1 series

Intel® Core™ UltraIntel®DDR5 SDRAM

Visão geral

A MTX-ARH1 é uma placa-mãe industrial Thin Mini-ITX da Jetway, projetada para aplicações embarcadas e industriais. Integra SoC móveis Intel® Core™ Ultra a bordo e fornece amplas opções de E/S, display e expansão para controladores, IHMs e soluções de edge computing.

Principais características

• Formato Thin Mini-ITX com Intel® Core™ Ultra 5 / Core™ Ultra 7 onboard (225H / 255H, TDP 28W).
• Memória: 2 × DDR5 6400MT/s SO-DIMM, dual-channel, até 96GB.
• Multi-display: 1 × LVDS/eDP e 4 × HDMI® 2.1 (até 4 displays; suporte 8K condicional).
• Rede: 3 portas RJ45 2.5GbE para LAN de alto desempenho.
• Armazenamento & expansão: slots M.2 (M-Key 2242, M-Key 2242/2280), 1 × SATAIII e PCIe x8 (Gen5) para placas adicionais.
• Alimentação industrial: entrada DC faixa larga 12–36V, modo AT/ATX selecionável.

Especificações técnicas

• Formato: Thin Mini-ITX (170 × 170 mm).
• CPU: Intel® Core™ Ultra 7 255H e Intel® Core™ Ultra 5 225H onboard (Arrow Lake-H, opções TDP 28W).
• Chipset: Intel® SoC. BIOS: UEFI.
• Memória: 2 × DDR5 6400MT/s SO-DIMM, até 96GB.
• Segurança: TPM 2.0 (dTPM opcional) / Intel® PTT (fTPM) opções.
• Alimentação: DC-in 12–36V, conector DC e conector de energia SATA interno; Power On Mode: AT/ATX (padrão).
• Ambiente: funcionamento -20°C a 60°C; armazenamento -20°C a 85°C; choque 15G, vibração 1 Grms; certificações CE / FCC Classe A; declarações RoHS.

Interfaces & expansão

• Display: 1 × LVDS dual-channel 24-bit (até 1920×1200@60Hz), eDP co-layout, 4 × HDMI® 2.1 (até 3840×2160@60Hz, 8K condicional).
• GPU: Intel® Arc™ Graphics integrado.
• LAN: 1 × Intel® I226-LM 2.5GbE, 2 × Intel® I226-V 2.5GbE (total 3 × 2.5GbE).
• USB: 2 × USB 3.2 Gen2 (10Gbps), 2 × USB 2.0; headers internos para portas adicionais.
• Serial: headers internos para 4 × RS-232 e 2 × RS-232/422/485.
• M.2 & expansão: M-Key 2242 (PCIe 4.0 x4 NVMe), M-Key 2242/2280 (PCIe 4.0 x4 / SATAIII), B-Key 3042/3052 (4G/5G), E-Key 2230 (CNVi), 1 × PCIe x8 (Gen5).
• Armazenamento: 1 × SATAIII, RAID 0/1 suportado, slot Nano SIM.
• Áudio & E/S: codec Realtek, header interno Line-Out/MIC-In, amplificador 3W; GPIO 8-bit interno, SMBus, I2C, header de ventoinha, intrusão de chassis.

Embalagem & encomendas

• Lista de embalagem: I/O shield, jumper, 2 cabos COM, cabo Y-power, cabo SATA, cooler CPU (ver lista de embalagem detalhada).
• Exemplos de referências: MTX-ARH1-225H0020, MTX-ARH1-225H0220, MTX-ARH1-255H0020, MTX-ARH1-255H0220 (opções de CPU e segurança).
