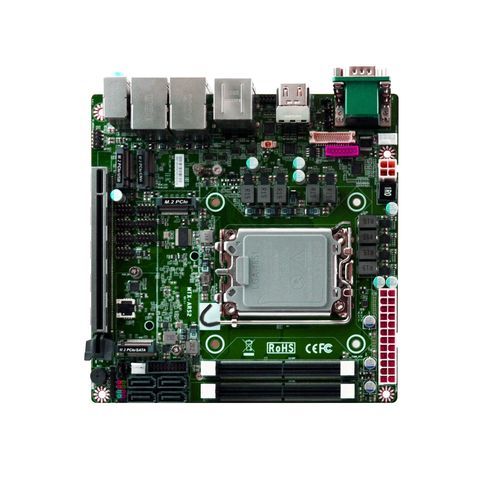

Placa-mãe mini-ITX MTX-ARS2-W880

Intel® Core™Intel®DDR5 SDRAM

Visão geral do produto

• Placa-mãe Mini-ITX com Intel® Arrow Lake-S

Recursos

• Suporta processadores Intel® Socket LGA1851 (Arrow Lake-S) com chipset Intel® W880
• Memória de alto desempenho: 2 x DDR5 CSO-DIMM, até 128GB, ECC suportado
• Rede dupla: 2 x 2.5GbE
• Suporte a 4 displays: 2 x HDMI®, 1 x DisplayPort, 1 x LVDS/eDP
• Armazenamento e expansão: 4 x SATA III, múltiplos slots M.2 (M-Key, E-Key, B-Key), 1 x PCIe Gen5 x16
• I/O abrangente: 8 x USB 3.2 Gen2, 4 x USB 2.0, portas COM (RS-232/422/485)
• Suporte a fonte ATX
• Segurança: TPM 2.0 onboard opcional

Especificações
SISTEMA
MB FORM FACTOR: Mini-ITX
CPU: Intel® LGA1851 Core™ Ultra Socket Processor (Arrow Lake-S, TDP 65W)
CHIPSET: Intel® W880
MEMÓRIA: 2 x DDR5 6400MT/s CSO-DIMM, Dual Channel, até 128GB, ECC suportado
BIOS: AMI 256Mb Flash ROM
WAKE ON LAN: Yes
WATCHDOG TIMER: 255 níveis
SEGURANÇA: TPM2.0 (Opcional)
DIMENSÃO (L x P): 170.0 x 170.0 mm (6.7" x 6.7")
SOPORTE OS: Windows® 11 (64-bit), Linux

Alimentação
REQUISITO DE ENERGIA: ATX Power Supply
MODO DE LIGA: AT / ATX
CONECTOR: 24+4-pin ATX PWR

Exibição
GPU: Intel® Graphics
LVDS: 1 x 24-bit Dual Channel LVDS (Max. 1920 x 1200 @60Hz, co-layout eDP)
DP: 1 x DP1.4a (Max. 4096 x 2160 @60Hz)
HDMI®: 2 x HDMI® 2.1 (Max. 4096 x 2160 @60Hz)
MULTIPLE DISPLAY: Suporta 4 displays

Áudio
CODEC: Realtek Audio Codec
Line-in: 1 x conector de áudio
Line-out: 1 x conector de áudio
MIC-in: 1 x conector de áudio

LAN
ETHERNET: 1 x RJ45 para Intel® I226-V 2.5GbE; 1 x RJ45 para Intel® I226-LM 2.5GbE

Portas USB
USB: 6 x USB 3.2 Gen2 externos; header interno para 2 x USB 3.2 Gen1; header interno para 4 x USB 2.0

Portas seriais
COM: 1 x DB-9 para RS-232/422/485; 1 x DB-9 para RS-232; header interno para 4 x RS-232

I/O interno
GPIO: 8-bit
SMBUS: Yes
ADICIONAL: 1 x Chassis Intrusion; 1 x PS/2; 1 x Audio Header

Armazenamento
SATA: 4 x SATA III
RAID: RAID 0, 1, 5, 10

Expansão
PCIe: 1 x PCIe Gen5 x16
M.2: 1 x M-Key 2280 (PCIe Gen4 x4) suporta NVMe; 1 x M-Key 2242 (PCIe Gen4 x4 / SATA) suporta NVMe; 1 x E-Key 2230 (USB2.0 / PCIe Gen4 x1) suporta CNVio; 1 x B-Key 3042 (PCIe Gen4 x1 / USB3.2 Gen1 / USB2.0) suporta módulo 4G/5G
SIM: 1 x slot para cartão SIM

Ambiente & Certificação
SHOCK: 15G, 11ms
VIBRATION: 1 Grms / 5~500Hz (operação)
TEMPERATURA DE OPERAÇÃO: -20°C ~ 60°C
TEMPERATURA DE ARMAZENAMENTO: -20°C ~ 85°C
UMIDADE DE OPERAÇÃO: 10 ~ 90% RH, não condensante
CERTIFICAÇÃO: CE / FCC Class A; LVD
DECLARAÇÃO ESG: EU RoHS, China RoHS, REACH, WEEE, Minerals Conflict-Free, PRO65 Declaration, CMRT Report

Lista de embalagem

• MTX-ARS2-W880 MB x1
• Cabo COM 22cm x1
• Cabo SATA 50cm x1
• Cabo Y de alimentação SATA x1
• I/O Shield x1
• Jumpers x2

Informações de pedido
PART NUMBER: MTX-ARS2-W8800010 - CPU: Intel® Socket LGA1851 CPU - SECURITY: Intel® PTT (fTPM)
PART NUMBER: MTX-ARS2-W8800210 - CPU: Intel® Socket LGA1851 CPU - SECURITY: Intel® PTT (fTPM) & TPM (dTPM) padrão

BIOS / Drivers / Manual / Suporte OS

• BIOS: MTX-ARS2-W8800010 A01 Release BIOS for Production (PTT) datado 2026-05-25; entradas de recuperação BIOS disponíveis por modelo/versão
• Pacotes de drivers: exemplos para Windows 10/11 x64 e Linux (WDT_GPIO SDK, Chipset, Graphics, Audio, Intel LAN, ME, RST, SIO, NPU, PMT, GNA) com versões listadas na página do produto
• Manual: Manual do produto disponível (Versão 3.0, atualização 2026-08-13)
• Suporte OS: exemplos UEFI Windows 10 IoT Enterprise LTSC 2021 x64, UEFI Windows 11 IoT Enterprise LTSC 2024 x64, Ubuntu LTS, Fedora Workstation

Notas

• TPM 2.0 onboard opcional conforme configuração
• Slot PCIe Gen5 x16 disponível para expansões de alto desempenho; múltiplos slots M.2 suportam NVMe e módulos celulares

Características / Especificações técnicas

• Form Factor: Mini-ITX (170 x 170 mm)
• Socket CPU: Intel® LGA1851 (Arrow Lake-S / compatível Core™ Ultra)
• Chipset: Intel® W880
• Memória: 2 x DDR5 CSO-DIMM, até 128GB, ECC suportado, até DDR5-6400
• Armazenamento: 4 x SATA III; M.2: M-Key 2280, M-Key 2242, E-Key 2230, B-Key 3042
• Expansão PCIe: 1 x PCIe Gen5 x16
• LAN: Dual Intel 2.5GbE (I226-V & I226-LM)
• USB: 6 x USB3.2 Gen2 externos; headers internos para USB3.2 Gen1 e USB2.0
• Serial: DB-9 para RS-232/422/485 e headers internos
• Áudio: Codec Realtek com Line-in/Line-out/MIC-in
• SIM: Slot SIM integrado; suporte a módulos 4G/5G via B-Key
• Alimentação: ATX (24+4-pin)
• Segurança: TPM 2.0 opcional (fTPM/dTPM dependendo do SKU)
• Temperatura de operação: -20°C ~ 60°C
• Certificações: CE / FCC Class A, LVD
