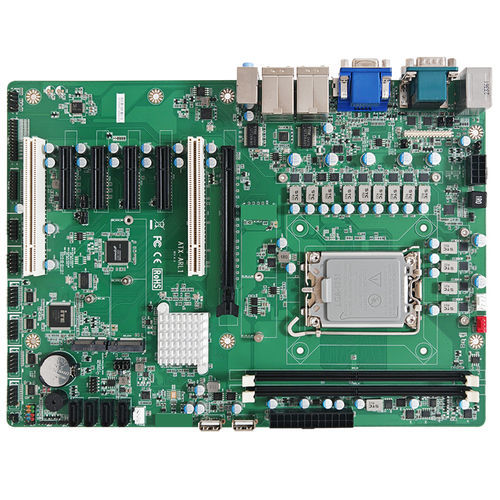

Placa-mãe ATX ATX-ARL1-H810 series
embutidaIntel® Core™ UltraIntel® Core™ de 12ª geração

Placa-mãe ATX - ATX-ARL1-H810 series - Jetway Information Co., Ltd. - embutida / Intel® Core™ Ultra / Intel® Core™ de 12ª geração
Placa-mãe ATX - ATX-ARL1-H810 series - Jetway Information Co., Ltd. - embutida / Intel® Core™ Ultra / Intel® Core™ de 12ª geração
Placa-mãe ATX - ATX-ARL1-H810 series - Jetway Information Co., Ltd. - embutida / Intel® Core™ Ultra / Intel® Core™ de 12ª geração - imagem - 2
Placa-mãe ATX - ATX-ARL1-H810 series - Jetway Information Co., Ltd. - embutida / Intel® Core™ Ultra / Intel® Core™ de 12ª geração - imagem - 3
Placa-mãe ATX - ATX-ARL1-H810 series - Jetway Information Co., Ltd. - embutida / Intel® Core™ Ultra / Intel® Core™ de 12ª geração - imagem - 4
Guardar nos favoritos
Comparar
Mais informações no site da Jetway Information Co., Ltd.

Características

Formato
ATX, embutida
Processador
Intel® Core™ Ultra
Memória
DDR5 UDIMM, DDR5 SDRAM
Slots de expansão
M.2, M.2 chave M, M.2 chave E, SATA3, PCI Express, 16x PCI Express
Aplicações
industrial, embutida
Conectividade
2,5 GbE, USB 2.0, USB 3.0, HDMI, VGA, RJ45, GbE, Display Port, PS/2

Descrição

Visão geral
  • A ATX-ARL1-H810 é uma placa-mãe industrial ATX projetada para aplicações industriais e embarcadas, compatível com processadores Intel® Core™ Ultra (Arrow Lake-S) no chipset H810. Oferece ampla conectividade I/O, opções de expansão e armazenamento com faixas de operação industriais e certificações.


Principais características
  • Suporte para CPUs Intel® Core™ Ultra (Arrow Lake-S) com chipset H810
  • Memória: 2 x DDR5 6400MT/s UDIMM (até 96 GB)
  • Vídeo: 1 x VGA, 1 x HDMI® 2.0, 1 x DP2.1; até 3 displays simultâneos
  • Rede: 1 x 2.5GbE (Intel® I226-V), 1 x GbE (Intel® I219-V)
  • I/O: 6 x COM, 4 x USB3.2 Gen1, 6 x USB2.0, USB Type-A vertical interno para 2 x USB2.0
  • Armazenamento & expansão: 4 x SATA III; M.2 M-key 2242/2280 (SATA), M.2 E-key 2230 (CNVi/USB2.0); 1 x PCIe x16 Gen4, 1 x PCIe x4 Gen4, 3 x PCIe x1 Gen4, 2 x PCI


Conteúdo da embalagem
  • F04-MB-060-1F — LA31 2U/PS2+2COM+HDMI+HDMI/VGA+UL+UL+3JK (Qty: 1)
  • G01-SATA3-BL-1F — CABLE for SATA3 50cm Blue w/LOCK (Qty: 2)
  • G01-COM9X2-30A-1F — CABLE +COM9x2 K=10 30cm No bends + metal sheet (Qty: 1)


Informações de encomenda
  • ATX-ARL1-H81000A1
  • ATX-ARL1-H81002A1


Especificações técnicas
  • Factor de forma: ATX (305,0 x 220,0 mm)
  • BIOS: UEFI; Wake on LAN; Watchdog (255 níveis)
  • Segurança: Intel® PTT (fTPM integrado) e TPM 2.0 (dTPM)
  • Alimentação: conector ATX 24+8 pinos; modo de energia: AT / ATX selecionável
  • Gráficos: Intel® HD Graphics; DP2.1 (máx. 7680 x 4320 @60Hz), HDMI®2.0 (máx. 4096 x 2304 @60Hz), VGA (máx. 1920 x 1080 @60Hz)
  • Áudio: Realtek ALC897 (Line-in, Line-out, MIC-in)
  • I/O internos e headers: GPIO 16-bit (5V), SMBus, 1 header CPU fan, 2 headers system fan
  • Armazenamento: 4 x SATA III; sockets M.2 conforme listado
  • Temp. de operação: 0 °C a 60 °C; Temp. de armazenamento: -20 °C a 70 °C; Humidade de operação: 10%–90% RH sem condensação


Certificações e conformidade
  • CE / FCC Classe A, LVD
  • Declaração ESG: EU RoHS, REACH
