Servomotor 24 V DL series

400 Vcom freiocom encoder

Visão geral

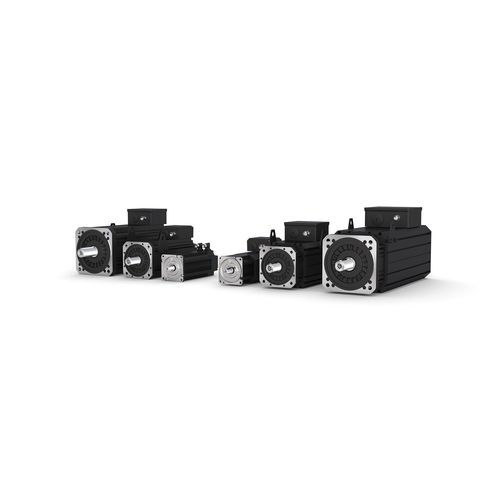

Sempre que são exigidas altas prestações, os servomotores síncronos de íman permanente KEB da série DYNAMIC LINE (DL3, DL4) são indicados. A gama cobre uma ampla faixa de torques e diversas opções de arrefecimento e integração: DL4 aprox. 11–520 Nm, DL3 aprox. 0,2–70 Nm. DL3 e DL4 estão disponíveis sem ventilação ou com ar forçado; os DL4 oferecem adicionalmente arrefecimento líquido. Os motores podem ser combinados com caixas de redução através de adaptadores para configurações específicas.

Destaques

• Servomotores síncronos de íman permanente para aplicações servo exigentes
• Alta densidade de potência nas várias dimensões
• Múltiplas opções de configuração (arrefecimento, travões, codificadores)
• Preparados para integração com controladores de movimento KEB (F6 / S6)

DYNAMIC LINE DL4 — Dados técnicos (excerto)
Velocidade do motor: 1.000–3.000 rpm · Tensão do sistema: 400 V
Dimensão | Torque M0
SE | … 48 Nm
SF | … 172 Nm
SG | … 520 Nm

DYNAMIC LINE DL4 — Opções / Funcionalidades

• Arrefecimento: sem ventilação, ar forçado; DL4 adicionalmente: arrefecimento líquido
• Preparado para integração elétrica e funcional com controladores F6 / S6
• Diversas opções de codificadores disponíveis (resolver, codificadores absolutos, HIPERFACE®)

Travão

• Travão de íman permanente ou travão por mola
• Tensão de alimentação: 24 V CC
• Exemplos de torques de travão por dimensão: SE = 32 Nm (ímã permanente), SF = 130 Nm (ímã permanente), SG (mola) = 350 Nm (SG 2 & 4) / 700 Nm (SG 6 & 8)

Codificador

• Resolver: opcional, disponível com segurança funcional
• Codificador absoluto: singleturn ou multiturn; interface HIPERFACE® disponível

Acessórios

• Ventilação forçada (aumenta o torque de bloqueio e o torque nominal); ligação: 1 × 230 V
• Cabos de potência/codificador e interfaces de adaptador para integração com caixas de redução e acionamentos

Arrefecimento líquido

• Opção adicional de arrefecimento do motor (DL4)
• Maior desempenho contínuo em comparação com versões com ar forçado
• Projetado para máquinas e sistemas com circuitos de arrefecimento líquido

DYNAMIC LINE DL3 — Dados técnicos (excerto)
Velocidade do motor: 1.000–8.000 rpm · Tensão do sistema: 400 V (dimensões A–F) / 230 V (dimensão 0)
Dimensão | Torque M0
0_SMHF | … 0,5 Nm
A_SMHF | … 1,2 Nm
B_SMHF | … 3,2 Nm
C_SMHF | … 5,6 Nm
D_SMHF | … 11,4 Nm
E_SMHF | … 29 Nm
F_SMHF | … 72 Nm

Aplicação e integração
Os motores DL3 e DL4 destinam-se a aplicações servo de alto desempenho em máquinas industriais. Podem ser combinados com caixas de redução e estão preparados para cabeamento e integração funcional com os inversores KEB COMBIVERT (F6, S6). Adaptadores e acessórios facilitam a integração no sistema.

Características / Especificações técnicas

• Nome da série: DYNAMIC LINE (DL3, DL4)
• Tipo de motor: servomotores síncronos de íman permanente
• Torque nominal DL4: aprox. 11–520 Nm (consoante a dimensão SE / SF / SG)
• Torque nominal DL3: aprox. 0,2–70 Nm (dimensões 0 / A / B / C / D / E / F)
• Opções de arrefecimento: sem ventilação, ar forçado, arrefecimento líquido (DL4)
• Opções de travão: íman permanente ou mola (24 V CC)
• Opções de codificador: resolver (opcional com Safety), absoluto singleturn/multiturn, HIPERFACE®
• Faixas de velocidade: DL4 ~1.000–3.000 rpm; DL3 ~1.000–8.000 rpm
• Preparados para integração com inversores KEB COMBIVERT (F6 / S6)
