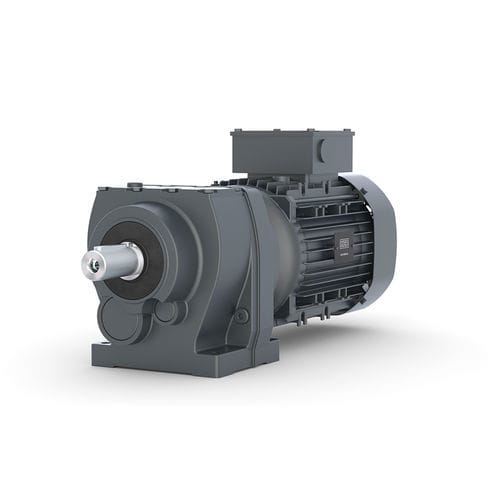

Motorredutor assíncrono G_D / G_TA series

CAde ímãs permanentesde dentes retos

Visão geral do produto Os redutores coaxiais helicoidais das séries G_D… / G_TA… fornecem uma solução compacta e eficiente para uma ampla gama de aplicações industriais. Combináveis com motores KEB até 45 kW, são possíveis várias configurações de acionamento. A faixa de torque vai de 60 Nm a 13.600 Nm, com relações de redução finamente escalonadas para transmissão de potência e velocidade. O design modular e as numerosas opções permitem soluções adaptadas a diferentes instalações.

Arranjo axial / construção Acionamentos com eixos paralelos em arranjo clássico com eixo de saída maciço. As unidades da série G podem ser fornecidas com adaptadores de motor para diferentes padrões ou com eixo de entrada livre em vez do motor.

Adaptadores de motor

• Motores IEC
• Motores NEMA
• Servomotores

Destaques

• Versões com montagem em pés ou flange
• Baixo folga de engrenagem
• Rolamentos reforçados
• Vedação melhorada

Dados técnicos (resumo)

• G0 | T2: 60 Nm | Relação: 3,46 … 72,75 | P1: 0,75 kW | Eixo de saída: Ø 20 x 40
• G1 | T2: 117 Nm | Relação: 3,37 … 115,34 (6.085,3) | P1: 1,5 kW | Eixo de saída: Ø 20 x 40
• G2 | T2: 235 Nm | Relação: 3,49 … 153,41 (10.074) | P1: 3 kW | Eixo de saída: Ø 25 x 50
• G3 | T2: 480 Nm | Relação: 3,56 … 177,27 (11.893) | P1: 5,5 kW | Eixo de saída: Ø 30 x 60, Ø 35 x 70
• G4 | T2: 875 Nm | Relação: 3,61 … 210,05 (12.756) | P1: 11 kW | Eixo de saída: Ø 40 x 80
• G5 | T2: 1.630 Nm | Relação: 3,85 … 186,77 (13.862) | P1: 18,5 kW | Eixo de saída: Ø 50 x 100
• G6 | T2: 2.800 Nm | Relação: 3,96 … 221,95 (14.755) | P1: 22 kW | Eixo de saída: Ø 60 x 120
• G7 | T2: 4.880 Nm | Relação: 4,34 … 250,97 (19.566) | P1: 30 kW | Eixo de saída: Ø 75 x 140
• G8 | T2: 8.900 Nm | Relação: 5,92 … 186,96 (19.895) | P1: 45 kW | Eixo de saída: Ø 90 x 170
• G9 | T2: 13.600 Nm | Relação: 5,43 … 157,04 (22.255) | P1: 90 kW | Eixo de saída: Ø 110 x 210

Opções / Tipos de construção Versões disponíveis: montagem em pés (G_A), montagem em flange (G_C), montagem combinada pés‑flange (G_E).

Características / Especificações técnicas

• Designação da série: G_D… / G_TA…
• Faixa de torque: 60 Nm a 13.600 Nm
• Potência máxima de entrada por dimensão: de 0,75 kW (G0) até 90 kW (G9)
• Relações disponíveis: gamas multietapa indicadas por dimensão (ver dados técnicos)
• Opções de montagem: pés, flange, pés‑flange
• Diâmetros dos eixos de saída variam por dimensão (ex.: Ø 20 x 40 até Ø 110 x 210)
• Compatível com adaptadores para motores IEC, NEMA e servomotores
• Principais benefícios: formato compacto em relação ao torque, baixo jogo, rolamentos reforçados, vedação melhorada
