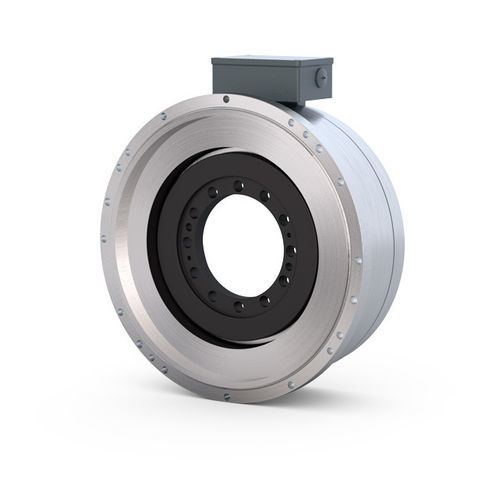

Motor síncrono BT series

trifásicode ímãs permanentesde eixo vazado

Visão geral
Os motores de alto torque da série BT da Brusatori são motores síncronos multipolares de ímã permanente com arrefecimento líquido integrado. Fornecem elevado torque num espaço compacto, reduzindo a necessidade de redutores e simplificando os sistemas de transmissão. Estão disponíveis como unidades completas e como configurações rotor/estator separadas para integração OEM. Em conjunto com controladores de acionamento apropriados (ex.: COMBIVERT F6) formam sistemas de acionamento potentes e de baixa manutenção.

Destaques

• Montagem com eixo oco económica para acoplamento direto
• Encomenda mais compacta comparada com soluções com redutor
• Menor manutenção devido a menos peças de desgaste
• Conexão sem folga ao eixo da máquina
• Redução das emissões acústicas
• Arrefecimento líquido integrado reduz o risco de contaminação

Dados técnicos
Tamanho | Comprimento | Velocidade [rpm] | Torque Ton [Nm]
BT 370 | 60 | 100, 250, 450 | 470
BT 370 | 90 | 100, 250, 450 | 705
BT 370 | 120 | 100, 250, 450 | 1.010
BT 370 | 180 | 100, 250, 450 | 1.410
BT 530 | 70 | 100, 200 | 795
BT 530 | 140 | 100, 200 | 1.542
BT 530 | 210 | 100, 200 | 2.266

Propriedades
Enrolamentos: Ligação em estrela trifásica sem condutor neutro acessível
Isolamento dos enrolamentos: Classe H
Dimensionamento: Classe F
Tipo de serviço: S1 - Serviço contínuo
Número de polos: 22 (BT 370), 38 (BT 530)
Grau de protecção: IP00 para configuração estator/rotor (estrutura aberta)
Temperatura ambiente (operação): -20 °C a +40 °C
Altitude máxima de instalação: 1 000 m acima do nível do mar
Humidade: ≤ 90 % (sem condensação)
Temperatura de transporte / armazenamento: -20 °C a +70 °C
Sistema de encoder: Sem encoder; HIPERFACE® SRS50 (opção)
Resolver: HIPERFACE® SRM50 (opção)
Material magnético: Neodímio-Ferro-Boro
Cor: RAL 7046 Grey
Arrefecimento: Arrefecimento líquido (integrado)
Proteção térmica: Termistor PTC
Ligação de potência: Bornes trifásicos
Ligação de sinais: Bornes

Opções

• Sensores de posição: resolver, encoder seno
• Encoders absolutos: EnDat®, HIPERFACE®
• Versões especiais conforme especificações do cliente

Características / especificações técnicas

• Série: BT Series (motores síncronos de ímã permanente de alto torque)
• Fabricante / marca: Brusatori
• Tipo de motor: Motor síncrono multipolar de ímã permanente com arrefecimento líquido integrado
• Tamanhos disponíveis: BT 370 e BT 530 com várias comprimentos (BT 370 comprimentos: 60 / 90 / 120 / 180 mm; BT 530 comprimentos: 70 / 140 / 210 mm)
• Variações de velocidade: BT 370: 100 / 250 / 450 rpm; BT 530: 100 / 200 rpm
• Intervalo de torque: BT 370: 470 – 1.410 Nm dependendo do comprimento; BT 530: até 2.266 Nm
• Número de polos: 22 (BT 370), 38 (BT 530)
• Arrefecimento: Arrefecimento líquido integrado
• Classes de isolamento: Enrolamentos Classe H; Dimensionamento Classe F
• Proteção térmica: Termistor PTC
• Opções de feedback de posição: HIPERFACE® SRS50, HIPERFACE® SRM50, EnDat®, resolver, encoder seno
• Grau de protecção (stator/rotor): IP00 (estrutura aberta)
• Intervalo de temperatura de operação: -20 °C a +40 °C; armazenamento/transporte: -20 °C a +70 °C
• Material magnético: Neodímio-Ferro-Boro
• Conexões potência / sinal: Bornes trifásicos / bornes
