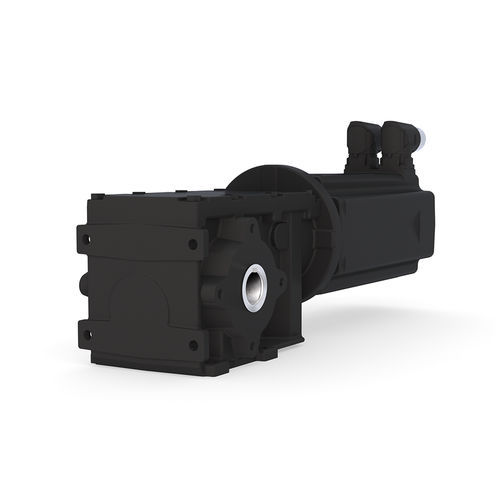

Motorredutor assíncrono K_D / K_TA series

servomotorde engrenagens helicoidaisde engrenagens cônicas helicoidais

Visão geral do produto
Redutores cónicos helicoidais Série K transmitem binário em arranjos de saída em ângulo recto. Projetados para instalação compacta em espaços reduzidos, oferecem alta eficiência e uma ampla faixa de binários (aprox. 55–12.200 Nm). Com acionamentos adequados, a potência de entrada pode atingir até 45 kW. Disponíveis opção de eixo duplo e diversas variantes de carcaça para requisitos de montagem industrial.

Adaptadores de motor

• Motores IEC
• Motores NEMA
• Motores servo

Destaques

• Diferentes opções de eixos de saída e carcaças
• Opção de eixo de saída em ambos os lados
• Rolamentos reforçados para cargas elevadas
• Vedação melhorada para ambientes exigentes
• Baixa folga de engrenagem para posicionamento preciso

Dados técnicos (extrato)
K0 | T2 = 58 Nm | Relação 3,56 … 44,20 | P1 = 0,75 kW | Saída Ø 20 x 40, H Ø 20
K1 | T2 = 110 Nm | Relação 3,38 … 54,90 (3.959,5) | P1 = 1,5 kW | Saída Ø 25 x 50, H Ø 25
K2 | T2 = 205 Nm | Relação 5,07 … 102,27 (5.483,4) | P1 = 3 kW | Saída Ø 25 x 50, H Ø 25
K3 | T2 = 400 Nm | Relação 5,14 … 120,13 (8.059,3) | P1 = 4 kW | Saída Ø 30 x 60, Ø 35 x 70, H Ø 30, H Ø 35
K4 | T2 = 745 Nm | Relação 5,69 … 151,92 (10.485) | P1 = 7,5 kW | Saída Ø 40 x 80, H Ø 40
K5 | T2 = 1.430 Nm | Relação 5,69 … 138,94 (11.426) | P1 = 15 kW | Saída Ø 50 x 100, H Ø 50
K6 | T2 = 2.550 Nm | Relação 6,35 … 160,53 (13.818) | P1 = 22 kW | Saída Ø 60 x 120, H Ø 60
K7 | T2 = 4.880 Nm | Relação 7,29 … 183,21 (14.283) | P1 = 30 kW | Saída Ø 75 x 140, H Ø 70
K8 | T2 = 7.960 Nm | Relação 8,11 … 144,68 (16.285) | P1 = 45 kW | Saída Ø 90 x 170, H Ø 90
K9 | T2 = 12.200 Nm | Relação 8,22 … 137,36 (19.466) | P1 = 90 kW | Saída Ø 110 x 210, H Ø 100

Versões do redutor

• Execução com pés — K_A
• Execução encaixável — K_B
• Encaixável com braço de torque — K_BT1
• Execução flangeada — K_C
• Encaixável com superfície de pés — K_D
• Flangeada com superfície de pés — K_E

Opções de eixo de saída

• Eixo oco (padrão)
• Eixo maciço — designação: V
• Eixo oco com anel de aperto — designação: S

Especificações técnicas

• Faixa de binário: aprox. 55 a 12.200 Nm
• Potência de entrada: até 45 kW dependendo do tamanho e configuração
• Arranjo em ângulo recto com alta eficiência
• Múltiplas variantes de montagem e eixo para integração flexível
• Adaptadores para motores IEC, NEMA e servo
• Características de projeto: rolamentos reforçados, vedação melhorada, baixa folga
