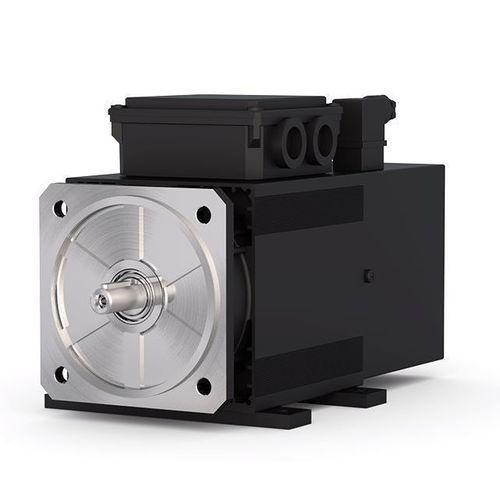

Motor CA AL4

assíncronode induçãotrifásico

Visão geral
A série AL4 da KEB é uma família de motores assíncronos trifásicos (gaiola de esquilo) concebida especificamente para operação com inversores segundo IEC 60034‑25. A série apresenta configuração de 4 polos em cinco tamanhos, cobrindo uma faixa de potência de 0,37 kW a 55 kW, disponível nas classes de proteção IP54 e IP23.

Fabricante / Projeto
Os motores são produzidos pela Brusatori para a KEB. O projeto AL4 fornece uma relação potência‑tamanho otimizada para motores de indução e comportamento dinâmico estável durante variações de velocidade e torque em ampla faixa de giros. Estão disponíveis configurações padrão e a série pode ser adaptada a requisitos específicos do cliente. É adequada para aplicações em máquinas e sistemas e como opção de retrofit para motores DC.

Integração de acionamento
Os motores AL4 destinam‑se à integração com inversores, por exemplo o COMBIVERT F6. Os sistemas podem ser fornecidos sem encoder ou com encoder; cabos de encoder pré‑montados estão disponíveis sob pedido. Motor e inversor são harmonizados para alcançar alta eficiência e facilitar a comissionamento.

Destaques

• Motores servo assíncronos concebidos para operação com inversor
• Boa resposta dinâmica e controlabilidade numa ampla faixa de velocidades
• Compacto para a faixa de potência 0,37 kW a 55 kW
• Compatível com controladores COMBIVERT F6 para configurações de servo‑sistema
• Adequado para aplicações gerais em máquinas e sistemas; opção de substituição para acionamentos DC

Dados técnicos (tabela resumo)
Altura/tamanho | Velocidades nominais n_nom [rpm] | Torques nominais T_n [Nm]
71/C | 1.300 … 3.000 | 2,5 … 4
80/D | 1.300 … 2.900 | 5 … 8
90/E | 1.300 … 3.000 | 10 … 29
100/G | 500 … 3.000 | 3 … 41
132‑IP54/H | 1.100 … 3.200 | 72 … 180
132‑IP23/H | 1.100 … 3.200 | 94 … 244

Propriedades (resumo)
Configuração | IM B5 para 71/C, 80/D, 90/E
| IM B35 para 100/G, 132/H
Arrefecimento | IC 416 (IP54); IC 06 (IP23) segundo IEC EN 60034‑6
Eixo | com chaveta (opção: eixo sem chaveta)
Classe de balanceamento | G 2.5 segundo ISO 1940‑1 (com meia chaveta CEI 2‑23)
Classe de proteção | IP54 para 71/C, 80/D, 90/E, 100/G, 132/H; IP23 para 132/H
Isolamento do enrolamento | Classe H segundo CEI EN 60034‑1
Classe de temperatura | Classe F segundo CEI EN 60034‑1
Proteção térmica | Contacto fechado 140 ±5 °C, máx. 250 Vac / 6 Aac
Faixas de temperatura | Operação: +5 °C a +40 °C; Armazenamento: -20 °C a +70 °C
Posição de montagem | todas
Cor | preto RAL 9005

Opções

• Execução IM B3 / B35 / B14 para 71/C, 80/D, 90/E
• Eixo sem chaveta
• Rolamento de rolos para 100/G e 132/H
• Travão de retenção por mola
• Enrolamento especial – tensão / frequência adaptadas
• Vedante de óleo lado A
• Encoder incremental, programável (de 0 a 10.000 ppr)
• Sinus‑Encoder 1 Vpp – 1024 ppr
• Encoder absoluto Singleturn / Multiturn (Hiperface)
• Resolver 2 polos, 7 Vrms, relação de transmissão 0,5

Documentação
Catálogo e manuais de produto disponíveis para a série AL4 (catálogo AC Servo motors series AL4 e manual Brusatori).

Características / especificações técnicas

• Família / série: série AL4 (motores AC servo / assíncronos)
• Destinado a operação com inversor (IEC 60034‑25)
• Motores trifásicos assíncronos com rotor em gaiola
• Configuração 4 polos
• Faixa de potência: 0,37 kW a 55 kW
• Classes de proteção: IP54 e IP23 (dependendo da versão)
• Arrefecimento: IC 416 para versões IP54, IC 06 para versões IP23
• Velocidades nominais e torques nominais por tamanho: ver tabela de Dados técnicos acima
• Classe de isolamento do enrolamento H; classe de temperatura F
• Classe de balanceamento: G 2.5 (ISO 1940‑1)
• Proteção térmica: contacto fechado 140 ±5 °C (máx. 250 Vac / 6 Aac)
• Temperatura de operação: +5 °C a +40 °C; Armazenamento: -20 °C a +70 °C
• Posições de montagem: todas; execuções flange/pé IM B5 / IM B35 / opções IM B3 / B14
• Opções de encoder (incremental, sinus, absoluto Hiperface), resolver e travão de retenção
• Fabricante dos motores: Brusatori (produzido para KEB)
