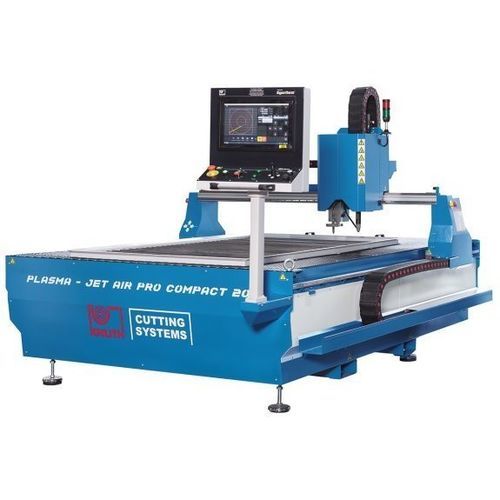

Máquina de corte a plasma Plasma-Jet AirPro Compact 2010

para metaispara chapasCNC

Descrição
A série Plasma-Jet AirPro Compact 2010 são sistemas de corte por plasma de ar concebidos para produção de peças únicas e pequenas séries. As máquinas apresentam um reduzido espaço ocupado e funções adaptadas ao ambiente de oficina, com operação fiável e manuseio simples.

Destaques

• Construção monobloco compacta para transporte e arranque rápido
• Compatível com fontes de plasma a ar Hypertherm e Kjellberg (opcional)
• Fieldbus EtherCAT para elevado desempenho CNC
• Software de nesting profissional incluído conforme configuração
• Mesa de vácuo de série; mesa de água disponível como opção

Construção

• Estrutura monobloco com guias integradas que permite transporte montado e arranque rápido
• Mesa de corte preparada para ligação a sistema de extração; mesa de água disponível opcionalmente
• Área de trabalho aspirada em segmentos (comutados mecanicamente pela ponte móvel) para extração e filtragem eficientes
• Grelha de suporte de material composta por elementos em chapa de aço curvados e intercambiáveis

Guias e acionamentos

• Componentes selecionados asseguram funcionalidade de corte e segurança do processo
• Ponte da máquina acionada sincronicamente de ambos os lados, sem momento de capotamento
• Servomotores AC potentes com redutores planetários sem manutenção e transmissão por cremalheira helicoidal para precisão
• Guias lineares de alta qualidade em todos os eixos: robustas, precisas e de baixa manutenção

Capacidade de corte (exemplos por fonte de plasma)

• Kjellberg CutFire 100i: corte até 40 mm, furo inicial até 20 mm
• Hypertherm Powermax 105 Sync: corte até 38 mm, furo inicial até 22 mm
• Hypertherm Powermax 125: corte até 44 mm, furo inicial até 25 mm

Cabeça de corte

• Controlo de altura do eixo Z (controlado por arco) mantém a distância bico–superfície
• Proteção anti-colisão controlada por sensor para evitar danos na máquina e na peça
• Acoplamento magnético facilita a preparação e manutenção da tocha

Controlo e software

• Controlo CNC PULSER 3 com ecrã tátil de 15" concebido para aplicações modernas de corte
• Fieldbus EtherCAT para comunicações robustas e de alto desempenho
• Consoante a fonte de plasma selecionada: ProNest LT Essentials ou IBE cncCut Nest incluídos

Equipamento standard (seleção)

• Unidade CNC PULSER 3 (ecrã tátil 15")
• HMI 15" com ecrã tátil
• ProNest LT Essentials (consoante configuração)
• Mesa preparada para sistema de filtros (fecho mecânico)
• Controlo automático da altura da tocha com sensor THC
• Tocha de corte com acoplamento magnético e sensor de colisão
• Servomotores e variadores INVT
• Ponteiro laser
• Manual de operação

Equipamento opcional (seleção)

• Sistema de extração/filtragem (ex. 2.500 m³/h)
• Fonte de plasma Powermax 125
• Fonte de plasma Powermax 105 Sync
• Fonte de plasma CutFire 100i
• Fonte de plasma MaxPro 200
• Opção de atualização ProNest LT
• Mesa de água para corte por plasma (substitui mesa de aspiração)
• Sistema de gravação e marcação para PowerMax e MaxPro

Especificações técnicas

• Área de trabalho — Largura de corte: 1.050 mm
• Área de trabalho — Comprimento de corte: 2.050 mm
• Área de trabalho — Distância tocha–mesa de apoio: 200 mm
• Área de trabalho — Altura da mesa: 500 mm
• Área de trabalho — Capacidade de carga da mesa: 800 kg/m2
• Área de trabalho — Avanço rápido: 15.000 mm/min
• Área de trabalho — Precisão de posicionamento: 0,05 mm
• Medidas e massas — Peso: 1.100 kg
• Medidas e massas — Dimensões (C × L × A): 1,72 m × 3,15 m
