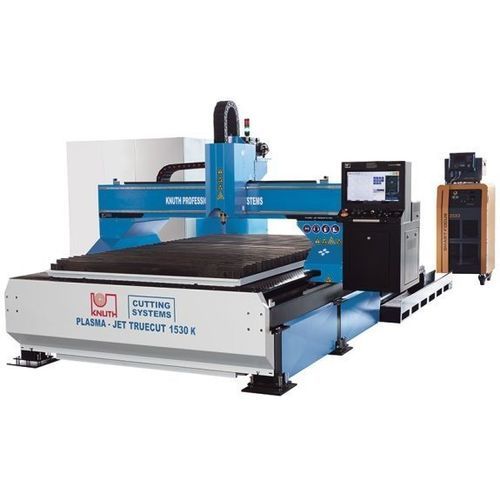

Máquina de corte a plasma Plasma-Jet TrueCut K 1530

para metaispara chapasCNC

Descrição
O Plasma-Jet TrueCut K 1530 é um sistema de corte por plasma especializado, concebido para produção e fabrico de peças complexas em série ou unitárias. Integra controlo Eckelmann e fontes plasma Kjellberg, sendo projetado para operação intensiva em vários turnos. A configuração modular permite personalizações como várias tochas, cabeças oxi‑combustível, chanframento 5 eixos e unidades de corte de tubos.

Destaques

• Estrutura de mesa independente para isolamento térmico e alta precisão
• Controlador CNC Eckelmann com EtherCAT para controlo coordenado e otimização de nesting
• Projetado para elevada produtividade e operação contínua em múltiplos turnos
• Ampla lista de opções para adaptação às necessidades de produção

Área de trabalho (segundo especificações)

• Largura de corte: 1500 mm
• Comprimento de corte: 3000 mm
• Altura da mesa: 700 mm
• Capacidade de carga da mesa: 520 kg/m²
• Deslocamento rápido: 18.000 mm/min
• Fonte plasma (padrão/opções): Kjellberg

Detalhes do produto
Construção

• Mesa de corte independente em aço para reduzir influências térmicas e mecânicas nas guias
• Mesa preparada para extração de pó/fumos com abas de sucção eletropneumáticas no segmento ativo
• Projeto robusto para peças de grandes dimensões e peso

Transmissões e acionamentos

• Servomotores AC Panasonic em todos os eixos com redutores planetários sem folga
• Engrenagens helicoidais e guias lineares dimensionadas para longa vida útil em altas velocidades (guias X/Y 20/30 mm)
• Seleção de componentes e estrutura concebidas para operação contínua em multi‑turno

Cabeça de corte

• Eixo Z com fuso de esferas e controlo automático servoassistido da altura da tocha
• Acoplamento rápido para trocas de cabeça e redução do tempo de set‑up
• Base de parâmetros de corte na CNC para otimizar o processo
• Opções: cabeça 5 eixos, unidade de corte de tubos, configurações multi‑tocha

Controlo

• Controlador CNC Eckelmann fornecido de série
• Software Eckelmann IBE para nesting / cncCUT incluído

Fontes de plasma (seleção)

• Smart Focus 130 – corte máx. 40 mm, furo 25 mm, recomendado 1–32 mm
• Smart Focus 170 – corte máx. 50 mm, furo 30 mm, recomendado 1–35 mm
• Smart Focus 200 – corte máx. 60 mm, furo 30 mm, recomendado 1–40 mm
• Smart Focus 300 – corte máx. 80 mm, furo 40 mm, recomendado 1–60 mm
• Smart Focus 400 – corte máx. 100 mm, furo 50 mm, recomendado (inox) 1–70 mm
• Q 1500 – corte máx. 60 mm, furo 30 mm, recomendado 0,5–40 mm
• Q 3000 – corte máx. 80 mm, furo 50 mm, recomendado 0,5–60 mm

Nota
Todas as capacidades de corte e furação dependem do material, da tecnologia de corte e do sistema de guias selecionado.

Especificações técnicas

• Modelo: Plasma-Jet TrueCut K 1530
• Área de trabalho (L×C): 1500 × 3000 mm
• Altura da mesa: 700 mm
• Capacidade de carga: 520 kg/m²
• Deslocamento rápido: 18.000 mm/min
• Fonte plasma: Kjellberg (opções)
• Peso: 3.100 kg
• Controlador: Eckelmann CNC (E°EXC 880 / E°CUT ECO) com software IBE
• Adequado para múltiplos turnos; opções: multi‑tocha, cabeças oxi, cabeça 5 eixos, unidades para tubos, preparação de filtro
