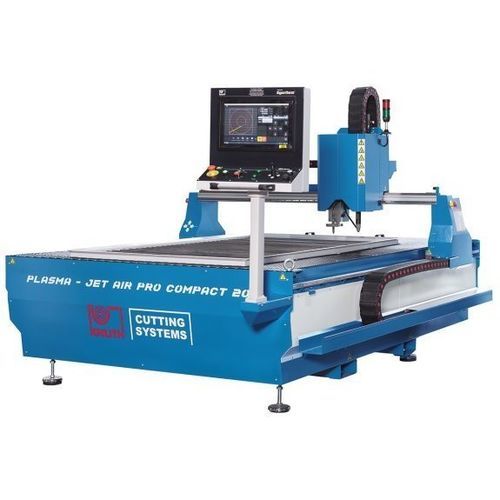

Máquina de corte a plasma Jet AirPro 1530

para metaispara chapasCNC

Visão geral A Plasma-Jet AirPro Compact 1530 é uma mesa de corte por plasma compacta concebida para produção unitária e pequenas séries. Oferece desempenho de corte industrial com pegada reduzida e custos operacionais baixos, adequada a oficinas e pequenas unidades de produção.

Destaques

• Design monobloco compacto para rápida colocação em serviço e transporte montada
• Compatível com fontes de plasma a ar Hypertherm ou Kjellberg (opcional)
• Bus EtherCAT para elevado desempenho CNC
• Software de nesting profissional incluído
• Mesa de vácuo padrão; mesa de corte por água disponível como opção

Construção

• Estrutura monobloco com guias integradas no chassis da mesa para rigidez e fácil comissionamento
• Mesa preparada para extração por vácuo; opcionalmente disponível mesa para corte a água
• Área de trabalho aspirada por segmentos comutados mecanicamente pelo pórtico móvel para otimizar filtragem
• Grelha de suporte do material composta por elementos planos de aço arqueados e intercambiáveis

Guias e acionamentos

• Componentes selecionados para assegurar funcionalidade de corte e segurança do processo
• Ponte da máquina acionada sincronicamente dos dois lados para alta dinâmica sem momento de viragem
• Servomotores AC potentes com redutores planetários sem manutenção e acionamentos helicoidais para precisão
• Guias lineares de alta qualidade em todos os eixos: robustas, precisas e duráveis

Capacidade de corte (exemplos)

• Kjellberg CutFire 100i: corte até 40 mm, furo até 20 mm
• Hypertherm Powermax 105 Sync: corte até 38 mm, furo até 22 mm
• Hypertherm Powermax 125: corte até 44 mm, furo até 25 mm

Cabeça de corte

• Ajuste de altura do eixo Z por deteção de arco para manter distância bocal–placa
• Proteção anti-colisão controlada por sensor para proteger máquina e peça
• Acoplamento magnético para facilitar ajuste e manutenção do queimador

Controlo e software

• Unidade CNC PULSER 3 com ecrã tátil de 15" (standard)
• Bus EtherCAT para maior velocidade e fiabilidade de controlo
• ProNest LT Essentials ou IBE cncCut Nest incluídos dependendo da fonte de plasma

Equipamento de série (resumo)

• Unidade CNC PULSER 3 (ecrã tátil 15")
• IHM 15" com ecrã tátil
• ProNest LT Essentials ou IBE cncCut Nest (consoante configuração)
• Mesa preparada para sistema de filtragem/extracção
• Regulação automática da altura do bocal (THC) com sensor
• Queimador plasma com acoplamento magnético e detector de colisões
• Servomotores e acionamentos (INVT ou equivalente)
• Ponteiro laser, manual do utilizador

Equipamento opcional (exemplos)

• Fonte Powermax 105 Sync (SmartSYNC®)
• Fonte Powermax 125 para maior produtividade
• Fonte Maxpro 200 para cargas elevadas
• CutFire 100i (tecnologia de gás em espiral)
• Kit de gravação/marcação para PowerMax/MaxPro
• Mesa de água em substituição da mesa de vácuo
• Sistemas de extracção/filtragem (ex. 2.500 m³/h)
• Licença adicional ProNest LT

Área de trabalho
Largura de corte: 1.550 mm
Comprimento de corte: 3.050 mm
Distância tocha–mesa: 200 mm
Altura da mesa: 500 mm
Capacidade de carga: 800 kg/m2
Avanço rápido: 15.000 mm/min
Precisão de posicionamento: 0,05 mm

Medidas e peso
Peso: 1.550 kg
Dimensões totais (C x L x A): 2,25 m x 4,15 m

Características / especificações técnicas

• Área de corte: 1.550 x 3.050 mm
• Distância bocal–mesa: 200 mm
• Altura mesa: 500 mm
• Capacidade de carga: 800 kg/m2
• Avanço rápido: 15.000 mm/min
• Precisão de posicionamento: 0,05 mm
• Peso: 1.550 kg
• Dimensões: 2,25 m x 4,15 m
• Compatível com Hypertherm e Kjellberg (opções)
• Unidade CNC PULSER 3 (15" touchscreen) incluída
