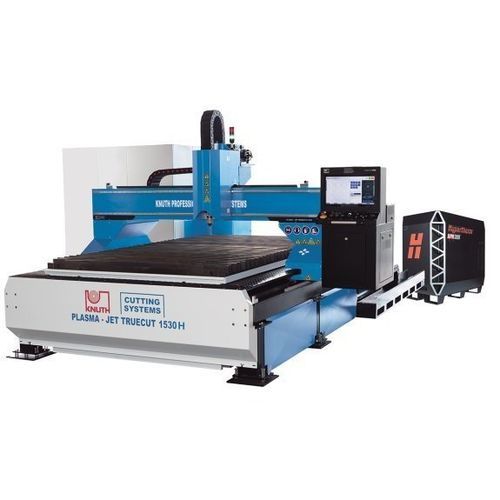

Máquina de corte a plasma Plasma-Jet TrueCut 1530 H

para metaispara chapasCNC

Visão geral
As máquinas da série Plasma-Jet TrueCut H são sistemas de corte altamente especializados para produção ou fabrico unitário de peças complexas. Esta série foi concebida para suportar elevadas cargas em operações por vários turnos e incorpora tecnologia Hypertherm e componentes de alta qualidade. O amplo equipamento opcional permite soluções versáteis e à medida das necessidades do cliente, por exemplo múltiplas tochas, cabeças de corte oxicombustível, cortes em esquadria ou unidades de processamento de tubos.

Destaques

• Mesa independente para elevada precisão
• Poderoso software de nesting ProNest LT para produção otimizada
• Personalizável para utilização de fontes de plasma HYPERTHERM (opcional)
• Alta produtividade, projetada para operação em múltiplos turnos
• Extensas opções para soluções personalizadas

Construção

• Mesa de corte independente com construção em aço rígido para elevada capacidade de carga
• Mesa separada elimina influências térmicas e mecânicas no sistema de corte por plasma
• Mesa preparada para sistema de recolha de pó, equipada com abas de sucção eletropneumáticas para extração eficiente de fumos no segmento activo de corte

Transmissão e acionamentos

• Servomotores CA dinâmicos da Panasonic em todos os eixos com engrenagens planetárias sem folga e sem manutenção
• Redutores helicoidais de baixo desgaste e baixa manutenção concebidos para operação contínua
• Guias lineares em todos os eixos projetadas para longa vida útil e movimento suave mesmo em altas velocidades (larguras de guia X/Y 20/30 mm)
• Estrutura da máquina e seleção de componentes concebidas para possibilitar operação por vários turnos

Cabeça de corte

• Eixo Z com fuso de esferas e controlo automático da altura da tocha acionado por servomotor
• Acoplamento rápido da cabeça de corte para trocas rápidas e redução do tempo de setup
• Utilização dos parâmetros de corte existentes na unidade de comando para obter o corte óptimo
• Velocidade de mesa optimizada mesmo para contornos finos e raios apertados
• Disponível com cabeça de 5 eixos, unidade de corte de tubos e várias outras opções

Comando

• Controlador CNC Hypertherm - EDGE® Connect
• Software de nesting ProNest LT incluído como standard

Opções de fonte de plasma (seleccionar conforme potência requerida)

• Maxpro 200 — capacidade de corte em aço não ligado: corte praticamente sem rebarbas 20 mm; capacidade de furo em produção 32 mm; corte de separação até 75 mm
• XPR 170 — capacidade de furo máx. 40 mm; corte de separação máx. 60 mm
• XPR 300 — capacidade de furo máx. 50 mm; corte de separação máx. 80 mm

Área de trabalho
Largura de corte: 1.500 mm
Comprimento de corte: 3.000 mm
Altura da mesa: 700 mm
Capacidade de carga da mesa: 520 kg/m2
Avanço rápido: 18.000 mm/min
Fonte de plasma: Hypertherm

Medidas e pesos
Peso: 3.100 kg

Características / especificações técnicas

• Modelo: Plasma-Jet TrueCut 1530 H
• Área de trabalho — largura corte: 1.500 mm; comprimento corte: 3.000 mm
• Altura da mesa: 700 mm
• Capacidade de carga da mesa: 520 kg/m2
• Avanço rápido: 18.000 mm/min
• Opções de fonte de plasma: Maxpro 200, XPR 170, XPR 300 (Hypertherm)
• Comando: Hypertherm EDGE® Connect; ProNest LT incluído
• Peso: 3.100 kg
• Projetada para operação industrial em múltiplos turnos; muitos acessórios opcionais (cabeça 5 eixos, sistemas de corte de tubos, sistemas de extração, chanframento, cabeça oxicombustível, etc.)
