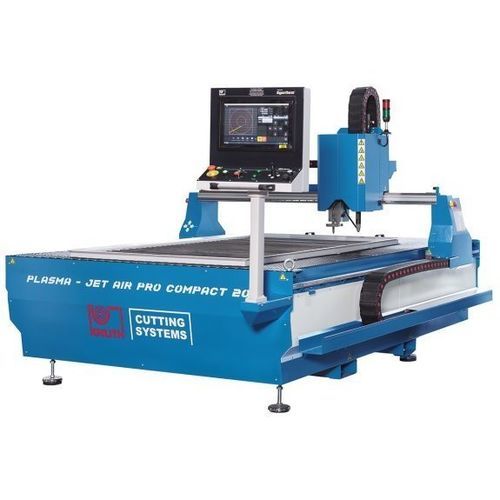

Máquina de corte a plasma Plasma-Jet AirPro Compact 1515

para metaispara chapasCNC

Descrição
A série Plasma-Jet AirPro Compact oferece corte por plasma preciso com baixos custos operacionais. Desenvolvidas como solução económica para produção de peças únicas e pequenas séries, estas máquinas compactas são indicadas para oficinas com pouco espaço, sendo fiáveis e fáceis de operar.

Destaques

• Design compacto, rápida entrada em funcionamento
• Compatível com fontes de plasma a ar Hypertherm ou Kjellberg (opcional)
• Melhor rendimento CNC através de EtherCAT
• Software de nesting profissional incluído
• Fornecida com mesa de vácuo; mesa de corte por água opcional

Construção

• Estrutura monobloco com guias integradas que permite transportar a máquina montada e garante rápida entrada em funcionamento
• Mesa preparada para ligação a extração; mesa de água disponível como opção
• Zona de trabalho aspirada por segmentos, acionados mecanicamente pela ponte móvel para filtragem/extração eficiente
• Grelha de apoio do material composta por elementos planos de aço curvos e substituíveis

Guias e acionamentos

• Componentes selecionados asseguram funcionalidade de corte e fiabilidade do processo
• Ponte acionada de forma sincronizada em ambos os lados para movimento dinâmico sem momento de capotamento
• Servomotores AC potentes com redutores planetários sem folga e acionamentos de cremalheira precisos
• Guias lineares de alta qualidade em todos os eixos: robustas, precisas e duradouras

Fontes de plasma / capacidade de corte (exemplos)

• Kjellberg CutFire 100i: corte até 40 mm, perfuração até 20 mm
• Hypertherm Powermax 105 Sync: corte até 38 mm, perfuração até 22 mm
• Hypertherm Powermax 125: corte até 44 mm, perfuração até 25 mm

Cabeça de corte

• Distância bocal–chapa mantida por ajuste de altura do eixo Z controlado pelo arco
• Proteção anti-colisão integrada controlada por sensores para evitar danos
• Acoplamento magnético que facilita afinação e manutenção da tocha

Controlo e software

• Unidade CNC PULSER 3 com ecrã tátil de 15" para aplicações modernas de corte
• Fieldbus EtherCAT para desempenho CNC rápido e fiável
• Consoante a fonte de plasma: fornecido ProNest LT Essentials ou IBE cncCut Nest

Equipamento standard (exemplos)

• Unidade CNC PULSER 3
• IHM 15" com ecrã tátil
• ProNest LT Essentials (consoante fonte)
• Mesa preparada para sistema de filtragem (controlo mecânico do fecho)
• Regulação automática da altura da tocha com sensor (THC)
• Tocha de corte com acoplamento magnético e detector de colisão
• Servomotores e acionamentos INVT
• Ponteiro laser
• Manual de utilização

Equipamento opcional (exemplos)

• Extração 2.500 m³/h (sistema de extração/filtragem)
• Fonte de plasma Powermax 125
• Fonte de plasma Powermax 105 Sync
• Opção de software ProNest LT (licença adicional)
• Mesa de água para corte por plasma (em substituição da mesa de vácuo)
• Sistema de gravação/marcação para PowerMax e MaxPro
• CutFire 100i, MaxPro 200 e outras fontes em opção

Especificações técnicas

• Largura de corte: 1550 mm
• Comprimento de corte: 1550 mm
• Distância bocal–mesa: 200 mm
• Altura da mesa: 500 mm
• Carga da mesa: 800 kg/m²
• Avanço rápido: 15.000 mm/min
• Precisão de posicionamento: 0,05 mm
• Peso: 1.250 kg
• Dimensões (C x L x A): 2,25 m x 2,5 m
