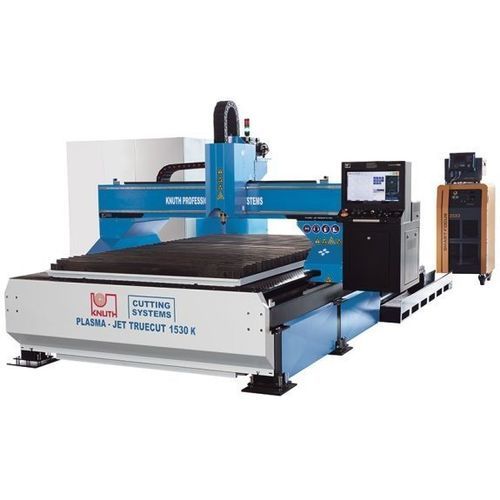

Máquina de corte a plasma Plasma-Jet TrueCut K 2040

para metaispara chapasCNC

Descrição
A Plasma-Jet TrueCut K 2040 é um sistema de corte por plasma concebido para produção e fabrico unitário de peças complexas. Equipado com controlo CNC Eckelmann e compatível com fontes plasma Kjellberg, a equipamento foi projetado para operação intensiva em vários turnos e para configurações personalizadas (múltiplas tochas, cabeças de corte oxi-combustível, unidades de processamento de tubos, cortes em meia-esquadria).

Destaques

• Mesa de corte autoportante para desacoplamento térmico e mecânico e elevada precisão
• Controlo Eckelmann com EtherCAT para gestão completa do processo de corte
• Desenhado para alta produtividade e uso contínuo em vários turnos
• Ampla gama de opções para configurações específicas do cliente

Área de trabalho (mesa)
Largura de corte: 2.000 mm
Comprimento de corte: 4.000 mm
Altura da mesa: 700 mm
Capacidade de carga da mesa: 520 kg/m2
Avanço rápido: 18.000 mm/min
Fonte plasma: Kjellberg (vários modelos disponíveis)

Dimensões e peso
Peso: 4.100 kg

Detalhes do produto
Construção

• Mesa de corte independente em estrutura de aço rígida para elevada capacidade de carga
• Mesa separada elimina influências térmicas e mecânicas sobre o pórtico e guias
• Mesa preparada para sistema de aspiração de pó com abas de sucção eletropneumáticas para extração local de fumos

Transmissão e acionamentos

• Servomotores AC dinâmicos (Panasonic) em todos os eixos com engrenagens planetárias sem folga e sem manutenção
• Acionamentos cremalheira-pinhão helicoidais de baixo desgaste projetados para operação contínua
• Guias lineares em todos os eixos dimensionadas para longa vida útil e movimentos suaves; larguras das guias X/Y: 20/30 mm
• Estrutura e seleção de componentes concebidas para suportar operação em vários turnos

Cabeça de corte

• Eixo Z com fuso de esferas e controlo automático da altura da tocha por servomotor
• Acoplamento rápido para trocas rápidas de cabeça de corte
• Uso de bases de dados de parâmetros de corte armazenadas no controlador para otimizar cortes
• Velocidades otimizadas para contornos finos e raios reduzidos
• Opções disponíveis: cabeça de 5 eixos, cortador de tubos e acessórios adicionais

Controlo

• Controlador CNC Eckelmann (família E°EXC / IBE)
• Software Eckelmann IBE fornecido de série (funções de nesting e corte)

Opções de fonte plasma (exemplos)

• Smart Focus 130 – corte máx. 40 mm, mergulho 25 mm, recomendado 1–32 mm
• Smart Focus 170 – corte máx. 50 mm, mergulho 30 mm, recomendado 1–35 mm
• Smart Focus 200 – corte máx. 60 mm, mergulho 30 mm, recomendado 1–40 mm
• Smart Focus 300 – corte máx. 80 mm, mergulho 40 mm, recomendado 1–60 mm
• Smart Focus 400 – corte máx. 100 mm, mergulho 50 mm, recomendado para inox 1–70 mm
• Q 1500 – corte máx. 60 mm, mergulho 30 mm, recomendado 0,5–40 mm
• Q 3000 – corte máx. 80 mm, mergulho 50 mm, recomendado 0,5–60 mm

Equipamento padrão / Exemplos incluídos

• Mesa preparada para sistema de filtragem (controlo automático de fecho)
• Servomotores e acionamentos Panasonic
• Controlo automático da altura da tocha Eckelmann
• Tocha de corte com acoplamento magnético e sensor de colisão
• Unidade CNC Eckelmann (E°EXC 880 / E°CUT ECO) com opção de ecrã tátil 19"
• Módulo A Beckhoff, apontador laser, software Eckelmann IBE cncCUT Nest

Equipamento opcional / Exemplos

• Atualizações para fontes Kjellberg série Q (Q1500, Q3000, Q4500, etc.)
• Fontes Smart Focus (130 / 170 / 200 / 300 / 400) com consola de gás automática
• Cabeças de corte oxi-combustível (Tanaka e outras)
• Sistemas de corte de tubos, suportes e extensões para tubos
• Sistemas de chanfrar 5 eixos, dispositivos de biselamento, kits de consumíveis
• Sistemas de aspiração e filtros de pó

Especificações técnicas

• Largura de corte: 2.000 mm
• Comprimento de corte: 4.000 mm
• Altura da mesa: 700 mm
• Capacidade de carga da mesa: 520 kg/m2
• Avanço rápido: 18.000 mm/min
• Fonte plasma: Kjellberg (modelos disponíveis)
• Peso: 4.100 kg
• Controlador CNC: Eckelmann com software IBE
