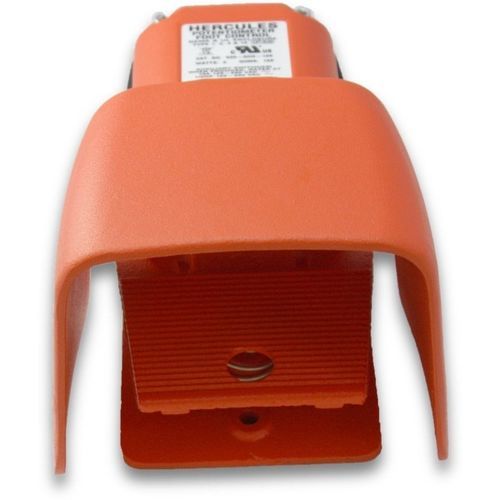

Interruptor de pedal de controle 500-AHO-10K

de freioelétricocom potenciômetro

Resumo
Potenciômetro de pedal à prova de gotejamento, poeira, água e óleo. Não é com cabo; projetado para controle variável momentâneo operado por pé.

Carcaça
NEMA Tipo 1, 2, 4, 13 • Carcaça UL Tipo 1, 2, 4, 13 • Grau de proteção EN 60529 • IP56 (IP68 mediante solicitação).

Propósito
Proteção O Shield para o mecanismo do potenciômetro e a interface do operador.

Características e Benefícios

• Pedal e carcaça em ferro fundido conferem estabilidade durante a operação
• Vedação de neoprene e anéis O no eixo de acionamento e parafuso de aterramento separado para vedação e aterramento confiáveis
• Três orifícios para montagem rígida no piso ou equipamento
• Especifique a resistência máxima desejada (valores padrão disponíveis)

Materiais

• Pedal e carcaça: ferro fundido para resistência e durabilidade
• Protegido por um escudo superdimensionado em alumínio fundido
• Pintado na cor Alert Orange
• Entrada de conduíte rosqueada padrão 3/4-14 NPT
• Projetado para uso com acionamentos de motor de velocidade variável; disponível em valores lineares de 2 W selecionados
• Ao pressionar o pedal, o potenciômetro gira de zero até a resistência máxima selecionada; o pedal é acionado por mola e retorna quando a pressão é removida
• Contato auxiliar opcional classificado em 15 A, 125–250 VAC; o interruptor opera no início do curso do pedal; até três interruptores SPDT podem ser adicionados e ajustados

Opções

• Entrada especial dupla 1/2-14 NPT e tamanhos métricos disponíveis para OEM por encomenda
• Valores padrão do potenciômetro: 5.000 Ω ou 10.000 Ω; outros valores disponíveis por encomenda
• Modelos disponíveis com base e tampas em alumínio fundido (exceto tampa não protegida que é ferro cinzento)

Aplicações

• Dobradeiras
• Marcadores de caixas
• Freios
• Picadores
• Limpeza
• Sistemas de fechamento
• Sistemas de transportadores
• Máquinas de crimpagem
• Máquinas de corte para tubos e tubulações
• Cortadores e máquinas de corte
• Máquinas de perfuração e mesas de perfuração
• Fabricantes
• Máquinas de remoção de enchimento
• Prensas e dobradeiras
• Equipamentos para processamento de alimentos
• Sistemas de conformação
• Mós e retificadoras
• Perfuradoras
• Tornos
• Elevadores e plataformas
• Sistemas de marcação
• Manipuladores de materiais
• Microscópios
• Sistemas de controle de lançamento de mísseis
• Máquinas de moldagem
• Máquinas de serrilhar
• Notchers
• Plataformas de perfuração de petróleo
• Posicionadores
• Rodas de oleiro
• Puxadores
• Equipamentos de perfuração
• Sistemas de rebobinamento
• Rebitadoras
• Roladores
• Roteadores
• Serra e serraria
• Trituradores de sucata
• Equipamentos de limpeza de esgotos
• Tesouras
• Máquinas de calçados
• Trituradores
• Aplicações espaciais (ônibus espacial)
• Centros de torneamento/fresagem
• Máquinas de amarrar e agrupar
• Controle de tensão
• Canhões de água
• Soldadores
• Equipamentos de enrolamento
• Sistemas de trefilação

Detalhes do produto
500-AHO-10K
Tipo de interruptor: Linear, 2 W 10K ohm
Ação: Controle variável momentâneo
Circuito: SPDT (Form C) com opção de contato auxiliar
Entrada de cabo: Entrada roscada 3/4-14 NPT (padrão)
Cor da carcaça: Laranja
Material da carcaça: Ferro fundido
Escudo: Escudo sobredimensionado em alumínio fundido
Conexões do interruptor: Terminais de solda e terminais de conexão rápida
Classificações elétricas: 15 A, 125–250 VAC; 1/2 HP a 125–250 VAC

Especificações técnicas

• Modelo: 500-AHO-10K
• Tipo de interruptor: Linear, 2 W, 10K ohm
• Ação: Controle variável momentâneo
• Circuito: Contato auxiliar SPDT disponível (Form C)
• Entrada de cabo: 3/4-14 NPT roscada (padrão)
• Cor da carcaça: Laranja
• Material da carcaça: Ferro fundido
• Escudo: Escudo sobredimensionado em alumínio fundido
• Conexões: Terminal de solda e terminal de conexão rápida
• Classificações elétricas: 15A, 125–250 VAC; 1/2 HP a 125–250 VAC
• Graus de proteção: NEMA Tipo 1, 2, 4, 13; IP56 (IP68 mediante solicitação)
