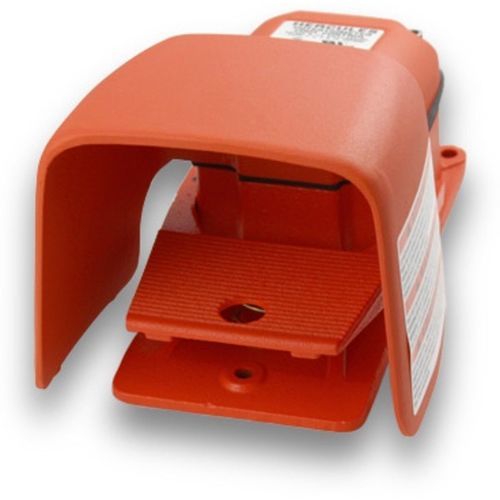

Interruptor de pedal de controle 500-HO-5K

com potenciômetromecânicoação momentânea

Visão geral
Ação momentânea • 5 kΩ • Sem contato auxiliar • Sem cabo

Modelo / Preço
500-HO-5K • $350.70
Tipo de interruptor: Linear, 2 W 5 kΩ
Ação: Controlo variável momentâneo
Circuito: Sem contato auxiliar (contato auxiliar opcional)
Entrada de cabo: Rosca 3/4"-14 NPT (padrão simples)
Cor da carcaça: Laranja (pintura Alert Orange)
Material da carcaça: Ferro fundido
Escudos & proteções: Escudo sobredimensionado; protegido por escudo de alumínio fundido
Conexões: Terminal para solda
Classificações elétricas: 15A, 125-250 VAC; 1/2 HP 125-250 VAC

Recursos e vantagens

• Carcaça robusta em metal fundido com massa suficiente para evitar o deslizamento do interruptor durante a operação
• Junta de cobertura em neoprene, anéis O no eixo de atuação e parafuso de terra separado para vedação e aterramento fiáveis
• Três furos para montagem rígida no chão ou no equipamento
• Permite especificar a resistência máxima desejada para corresponder ao inversor

Materiais

• Pedal e carcaça construídos em ferro fundido para resistência e durabilidade
• Protegido por um escudo forte em alumínio fundido
• Pintado em Alert Orange
• Entrada de conduta rosqueada 3/4"-14 NPT padrão
• Concebido para utilização com variadores de velocidade e disponível em valores lineares de 2 W selecionados
• Ao pressionar o pedal, o potenciômetro roda de zero até à resistência máxima selecionada
• O pedal é com mola e regressa à posição normal quando a pressão do pé é removida
• Contacto auxiliar opcional classificado 15 A 125-250 VAC
• O interruptor opera no início do curso do pedal; até 3 interruptores SPDT podem ser adicionados e ajustados para operar em qualquer ponto do curso

Opções

• Entrada de conduta dupla especial 1/2"-14 NPT e tamanhos métricos disponíveis sob encomenda
• Disponível em valores de 5.000 Ω ou 10.000 Ω; outros valores mediante encomenda
• Modelos disponíveis com base e coberturas em alumínio fundido (exceto cobertura não blindada em ferro cinzento)

Invólucro e finalidade
NEMA Tipo 1, 2, 4, 13 • UL Enclosure Type 1, 2, 4, 13 • Grau de proteção EN 60529 • IP56 (IP68 sob pedido)

Aplicações

• Dobradoras
• Marcadores de caixas
• Travões
• Picadores
• Equipamentos de limpeza
• Sistemas de fecho
• Sistemas de transporte
• Máquinas de crimpar
• Máquinas de corte para tubos
• Cortadores
• Máquinas de corte
• Furadeiras
• Mesas de perfuração
• Fabricantes
• Máquinas de remoção de enchimento
• Máquinas de dobra
• Equipamentos de processamento alimentar
• Sistemas de conformação
• Moedores
• Máquinas de retificação
• Enfiadeiras
• Tornos
• Elevadores
• Sistemas de marcação
• Manipuladores de material
• Microscópios
• Sistemas de controlo de lançamento de mísseis
• Máquinas de moldagem
• Punções
• Notchers
• Plataformas de perfuração de petróleo
• Plataformas
• Posicionadores
• Rodízios de oleiro
• Puxadores
• Equipamentos de estampagem
• Sistemas de enrolamento
• Rebitadores
• Fresadoras de ranhuras
• Routeres
• Serras
• Serrarias
• Picadores de sucata
• Equipamentos de limpeza de esgotos
• Tesouras industriais
• Máquinas de calçado
• Trituradores
• Ônibus espacial
• Fiação
• Grampeadores
• Equipamentos cirúrgicos
• Mesas
• Testadores
• Máquinas de rolos de roscas
• Máquinas de roscar
• Máquinas de acabamento, rebarbação e conformação
• Máquinas de conformação e rebarbação
• Máquinas de conformação de extremidade de tubo
• Dispositivos de expansão de tubo
• Centros torno/fresa
• Torneadores
• Centros de usinagem
• Plataformas giratórias
• Máquinas de atar e agrupar
• Controlo de voltagem
• Canhões de água
• Soldadores
• Equipamentos de bobinagem
• Sistemas de trefilagem

Especificações técnicas

• Modelo: 500-HO-5K
• Preço (exibido): $350.70
• Tipo de interruptor: Linear, 2 W (5 kΩ)
• Ação: Controlo variável momentâneo
• Circuito: Sem contato auxiliar (contato auxiliar opcional)
• Entrada de cabo: Rosca 3/4"-14 NPT (padrão simples)
• Cor da carcaça: Laranja (Alert Orange)
• Material da carcaça: Ferro fundido (pedal e carcaça)
• Escudos: Escudo sobredimensionado; protegido por escudo de alumínio fundido
• Conexões: Terminal para solda
• Classificações elétricas: 15A, 125-250 VAC; 1/2 HP 125-250 VAC
• Classificações de invólucro: NEMA Tipo 1,2,4,13; UL Type 1,2,4,13; EN 60529 IP56 (IP68 sob pedido)
• Mecânica: O pedal faz girar o potenciômetro de zero até ao máximo selecionado; pedal com retorno por mola
• Opções: Entrada dupla 1/2"-14 NPT e tamanhos métricos disponíveis; disponível em 5.000 ou 10.000 Ω; outras opções de base/capa em alumínio sob pedido
