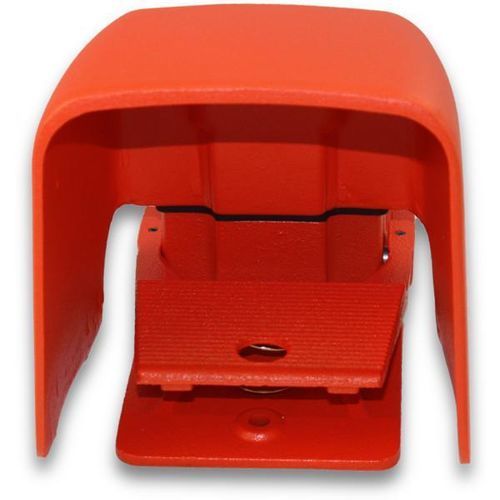

Interruptor de pedal de controle 500-A2HOX-10K

com potenciômetroação momentâneaDPDT

Visão geral
Momentâneo • 10K OHM • 2 auxiliares • Não cabeado

Modelo / Preço
500-A2HOX-10K • $384.15

Especificações principais
Tipo de interruptor: Linear, 2 Watt, 10KΩ
Ação: Controle variável momentâneo
Circuiteria: DPDT (Forma CC) com 2 contatos auxiliares
Entrada de cabo: Entrada roscada 3/4"-14 NPT (padrão, única)
Cor da carcaça: Laranja alerta
Material da carcaça: Ferro fundido
Proteção: Escudo OX extra superdimensionado (alumínio fundido)
Conexões do interruptor: Terminais para solda e terminais de conexão rápida
Classificações elétricas: 15 A, 125-250 VAC; 1/2 HP a 125-250 VAC

Invólucro
NEMA Tipo 1, 2, 4, 13 • Invólucro UL Tipo 1, 2, 4, 13 • Grau de proteção EN 60529 • IP56 padrão (IP68 mediante solicitação)

Propósito
Projetado para instalações à prova de gotejamento, poeira, à prova d'água e óleo, com escudo OX superdimensionado para ambientes pesados

Características e benefícios

• Carcaça robusta em ferro fundido que fornece peso e estabilidade para evitar o deslizamento do interruptor durante a operação
• Inclui junta de cobertura em neoprene, anéis O na árvore de acionamento e parafuso de aterramento separado
• Três furos para montagem rígida no piso ou equipamento
• Potenziômetro disponível em valores lineares selecionados; especifique a resistência máxima exigida

Materiais

• Pedal e carcaça em ferro fundido para resistência mecânica
• Protegido por um grande escudo OX em alumínio fundido
• Acabamento: Pintado em Laranja alerta
• Entrada de duto roscada padrão 3/4"-14 NPT; tamanhos métricos e entradas duplas disponíveis mediante solicitação
• Projetado para uso com acionamentos de velocidade variável; disponível em valores lineares de 2 W selecionados
• Ao pressionar o pedal, o potenciómetro gira de zero até a resistência máxima selecionada
• O pedal é acionado por mola e retorna à posição normal quando a pressão do pé é removida
• Contato auxiliar (opcional) classificado para 15 A, 125-250 VAC
• O acionamento do interruptor pode ser ajustado para operar no início do curso do pedal
• Até três interruptores auxiliares SPDT podem ser adicionados e ajustados para operar em qualquer ponto do curso

Opções

• Entrada de duto dupla 1/2"-14 NPT ou tamanhos métricos disponíveis para OEMs mediante encomenda especial
• Valores de potenciómetro disponíveis: 5KΩ ou 10KΩ; outros valores mediante encomenda
• Modelos com base e tampas em alumínio fundido disponíveis (a tampa não blindada é ferro cinzento)

Aplicações típicas

• Dobradoras
• Marcadores de caixas
• Freios
• Picadores
• Limpeza
• Sistemas de fechamento
• Sistemas de transporte
• Máquinas de cravar
• Máquinas de corte para tubos e tubulações
• Cortadores
• Máquinas de corte
• Furadeiras
• Mesas de furação
• Fabricantes
• Máquinas de remoção de enchimentos
• Máquinas de dobrar
• Equipamentos de processamento de alimentos
• Sistemas de conformação
• Trituradores
• Máquinas de retificar
• Lacers
• Tornos
• Elevadores
• Sistemas de marcação
• Manipuladores de materiais
• Microscópios
• Sistemas de controle de lançamento de mísseis
• Máquinas de moldagem
• Nibblers
• Notchers
• Plataformas de perfuração de petróleo
• Plataformas
• Posicionadores
• Rodas de oleiro
• Extratores
• Equipamentos de punção
• Sistemas de rebobinamento
• Rebitadores
• Ranhuradoras
• Roteadores
• Serra
• Madeireiras
• Picadores de sucata
• Equipamentos de limpeza de esgotos
• Tesouras
• Máquinas de calçados
• Fragmentadores
• Sistemas de ônibus espacial
• Fiações
• Grampeadores
• Equipamentos cirúrgicos
• Mesas
• Testadores
• Máquinas de roscar
• Máquinas de rosquear
• Máquinas de acabamento, fileteado e conformação
• Máquinas de fileteado e conformação
• Máquinas de conformação de extremidade de tubo
• Dispositivos de expansão de tubo
• Centros torneamento/fresamento
• Torneiros
• Centros de usinagem
• Plataformas giratórias
• Máquinas de amarrar e agrupar
• Controle de tensão
• Canhões de água
• Soldadores
• Equipamentos de bobinamento
• Sistemas de trefilação

Especificações técnicas

• Modelo: 500-A2HOX-10K
• Tipo de interruptor: Linear, 2 W, 10KΩ
• Ação: Controle variável momentâneo
• Circuiteria: DPDT (Forma CC) com 2 contatos auxiliares
• Entrada de cabo: 3/4"-14 NPT roscado (padrão)
• Material da carcaça: Ferro fundido
• Escudo: Escudo OX extra superdimensionado (alumínio fundido)
• Conexões do interruptor: Terminais para solda, terminais de conexão rápida
• Classificação elétrica: 15 A, 125-250 VAC; 1/2 HP a 125-250 VAC
• Classificações do invólucro: NEMA Tipo 1,2,4,13; UL Tipo 1,2,4,13; EN 60529 IP56 (IP68 mediante solicitação)
• Acabamento: Pintado Laranja alerta
• Montagem: Três furos para montagem rígida
• Opções: Entrada de duto dupla 1/2"-14 NPT, tamanhos métricos, valores alternativos de potenciómetro (5K, 10K, outros mediante solicitação), base/coberturas em alumínio fundido
