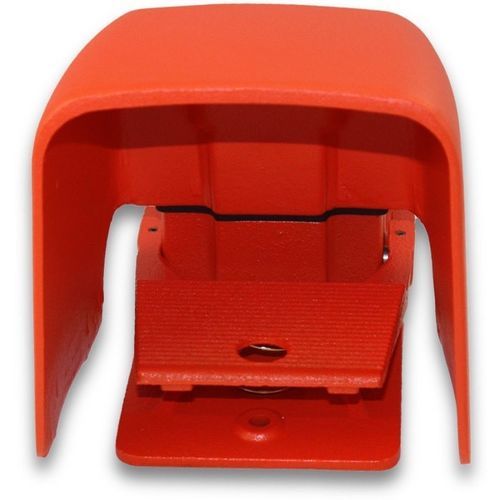

Interruptor de pedal de controle 500-AHOX-1K

com potenciômetromecânicoação momentânea

Visão geral
Hercules Potentiometer - OX Shield. Momentâneo • 1K OHM • 1 auxiliar • Não com fio.

Dados do produto
Modelo: 500-AHOX-1K — Preço: $387.80
Tipo de chave: Linear, 2 Watt (1K ohm para este modelo)
Ações: Controle variável momentâneo
Circuitos: SPDT (Form C) com 1 contato auxiliar
Entrada de cabo: 3/4"-14 NPT rosqueada (padrão simples; opções duplas e métricas disponíveis)
Cor do invólucro: Laranja
Material do invólucro: Ferro fundido
Escudos e proteções: Escudo extra sobredimensionado; protegido por escudo de alumínio fundido
Conexões do interruptor: Terminal de solda, terminal de conexão rápida
Classificações elétricas: 15A, 125-250 VAC; 1/2 HP 125-250 VAC

Gabinete
NEMA Tipo 1, 2, 4, 13 • Gabinete UL Tipo 1, 2, 4, 13 • Grau de proteção EN 60529 • IP56 padrão; IP68 mediante solicitação

Finalidade
Projetado para ser à prova de respingos, à prova de poeira, à prova d'água e resistente a óleo; escudo extra sobredimensionado para ambientes expostos

Características e benefícios

• Invólucro robusto em metal fundido fornece peso e estabilidade para evitar deslizamento durante a operação
• Vedação de cobertura em neoprene mais anéis O no eixo de acionamento e parafuso de aterramento separado para vedação e segurança confiáveis
• Três furos para montagem rígida no piso ou no equipamento
• Especifique a resistência máxima necessária; disponível em valores lineares selecionados

Materiais

• Pedal e invólucro construídos em ferro fundido para resistência e durabilidade
• Protegido por um forte escudo de alumínio fundido
• Acabamento pintado em Laranja de alerta
• Entrada de conduit filettada padrão 3/4"-14 NPT (opções duplas e métricas disponíveis)
• Ao pressionar o pedal, o potenciômetro gira de zero até a resistência máxima selecionada
• O pedal é acionado por mola e retorna à posição normal quando a pressão do pé é removida
• Contato auxiliar classificado em 15A, 125-250 VAC pode ser adicionado
• O funcionamento do interruptor pode ser definido no início do curso do pedal; até três interruptores SPDT podem ser adicionados e ajustados para operar em qualquer ponto do curso
• Projetado para uso com acionamentos de motor de velocidade variável; disponível em valores lineares de 2 Watt selecionados

Opções

• Entrada de conduit especial dupla 3/4"-14 NPT e tamanhos métricos disponíveis por encomenda especial para OEM
• Valores de potenciômetro disponíveis: 5.000 Ohm ou 10.000 Ohm; outros valores disponíveis por encomenda
• Modelos disponíveis com base e tampas em alumínio fundido (exceto tampa não blindada em ferro cinza)

Aplicações

• Dobradoras
• Marcador de caixas
• Freios
• Chopper
• Limpeza
• Sistema de fechamento
• Sistemas de transporte
• Máquina de crimpar
• Máquinas de corte para tubos e tubulações
• Cortador
• Máquina de corte
• Furadeira
• Mesa de perfuração
• Fabricante
• Máquina de remoção de recheio
• Máquina de dobrar
• Equipamentos de processamento de alimentos
• Sistema de conformação
• Retificadora
• Máquina de retificar
• Lacers
• Tornos
• Elevador
• Sistema de marcação
• Manuseadores de materiais
• Microscópios
• Sistemas de controle de lançamento de mísseis
• Máquinas de moldagem
• Nibbler
• Notcher
• Plataformas de perfuração de petróleo
• Plataformas
• Posicionadores
• Rodas de oleiro
• Puxador
• Equipamentos de punção
• Sistema de rebobinagem
• Rebitador
• Guilhotina de rolos
• Router
• Serra
• Serraria
• Triturador de sucata
• Equipamentos de limpeza de esgotos
• Tesouras
• Máquina de calçados
• Fragmentadora
• Ônibus espacial
• Fiação
• Grampeador
• Equipamentos cirúrgicos
• Mesas
• Testador
• Máquina de laminação de roscas
• Máquina de roscar
• Máquinas de acabamento, perlagem e conformação
• Máquinas de perlagem e conformação
• Máquinas de conformação de extremidade de tubo
• Dispositivo de expansão de tubo
• Centros torno/fresa
• Torneiro
• Centros de usinagem
• Plataforma giratória
• Máquinas de amarrar e agrupar
• Controle de tensão
• Canhão de água
• Soldadores
• Equipamentos de enrolamento
• Sistema de trefilação

Especificações técnicas

• Modelo: 500-AHOX-1K
• Preço: $387.80
• Tipo de chave: Linear, 2 Watt (1K ohm para este modelo)
• Ações: Controle variável momentâneo
• Circuitos: SPDT (Form C) com 1 contato auxiliar (interruptores SPDT adicionais podem ser adicionados)
• Entrada de cabo: 3/4"-14 NPT rosqueada (padrão simples; opções duplas e métricas disponíveis)
• Cor do invólucro: Laranja
• Material do invólucro: Ferro fundido (modelos disponíveis com base/tampas em alumínio fundido)
• Escudos e proteções: Escudo extra sobredimensionado; protegido por escudo de alumínio fundido
• Conexões: Terminal de solda, terminal de conexão rápida
• Classificações elétricas: 15A, 125-250 VAC; 1/2 HP 125-250 VAC
• Classificações de invólucro: NEMA Tipo 1, 2, 4, 13; UL Tipo 1, 2, 4, 13; EN 60529; IP56 padrão, IP68 mediante solicitação
• Mecânica: Pedal com mola que retorna à posição normal; o potenciômetro gira de zero até a resistência máxima selecionada; montagem rígida via três furos
