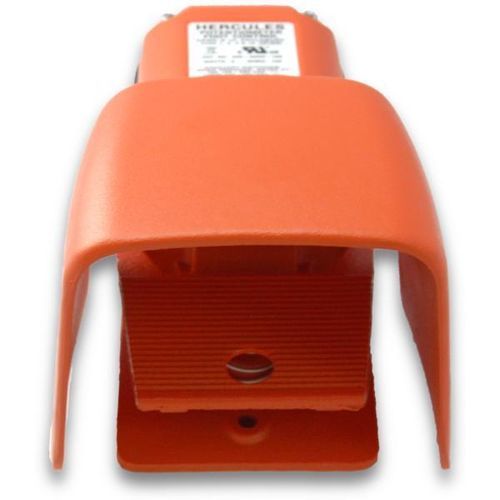

Interruptor de pedal de controle 500-A2HO-10K

de freiocom potenciômetroação momentânea

Visão geral
Potenciômetro acionado por pé, de ação momentânea, projetado para controle industrial de motores de velocidade variável. Potenciômetro linear padrão de 10 kΩ em carcaça robusta de ferro fundido com escudo de alumínio fundido sobredimensionado (O-shield). Não encordoado; contatos auxiliares disponíveis.

Modelo e preço
Modelo: 500-A2HO-10K — Preço (pedidos EUA): $370.90

Detalhes do produto

• Tipo de chave: potenciômetro linear, 2 W
• Valor do potenciômetro: 10 kΩ (padrão; outros valores sob consulta)
• Ação: momentânea, controle variável — o pedal gira o potenciômetro de zero até a resistência máxima selecionada
• Circuitos: DPDT (Form CC) — 2 auxiliares disponíveis
• Entrada de cabo: entrada roscada 3/4"-14 NPT (padrão); entradas duplas e métricas disponíveis sob encomenda
• Cor da carcaça: Alert Orange
• Material da carcaça: ferro fundido
• Proteções: escudo sobredimensionado em alumínio fundido (O-shield)
• Conexões: terminais de solda e terminais de conexão rápida disponíveis
• Classificação elétrica: 15 A, 125–250 VAC; 1/2 HP em 125–250 VAC

Gabinete
Tipo NEMA 1, 2, 4, 13; gabinete UL Tipo 1, 2, 4, 13; grau de proteção EN 60529: IP56 padrão; IP68 disponível mediante solicitação

Propósito
A configuração O-shield fornece proteção contra respingos, poeira, água e óleo, adequada para ambientes industriais severos

Recursos e benefícios

• Carcaça robusta em metal fundido fornece operação estável ao pé e resiste ao deslizamento durante o uso
• Junta de cobertura em neoprene e anéis O no eixo de atuação para vedação ambiental; parafuso de aterramento separado
• Três furos para montagem rígida no chão ou em equipamentos
• Especificação da resistência máxima para controle preciso da velocidade

Materiais

• Pedal e carcaça: ferro fundido para resistência e durabilidade
• Escudo: alumínio fundido resistente
• Acabamento: pintado em Alert Orange
• Entrada de conduíte padrão: 3/4"-14 N.P.T. roscado
• Projetado para uso com acionamentos de motor de velocidade variável; disponível em valores lineares 2 W selecionados
• O pedal é acionado por mola e retorna à posição normal quando a pressão do pé é removida
• Contato auxiliar: opcional SPDT/DPDT, classificado em 15 A, 125–250 VAC
• O interruptor pode operar no início do curso do pedal; até 3 chaves SPDT podem ser adicionadas e ajustadas para operar em qualquer ponto do curso

Opções

• Entrada especial dupla 1/2"-14 N.P.T. e tamanhos métricos disponíveis para OEM mediante encomenda especial
• Valores disponíveis do potenciômetro: 5 kΩ e 10 kΩ padrão; outros valores sob encomenda
• Modelos disponíveis com base e tampas em alumínio fundido em modelos selecionados (exceto tampa não blindada em ferro cinzento)

Aplicações

• Dobradoras
• Marcadores de caixas
• Freios
• Choppers
• Limitadoras de sujeira
• Sistemas de fechamento
• Sistemas de transporte
• Máquinas de crimpagem
• Máquinas de corte para tubos e tubulações
• Cortadores
• Máquinas de corte
• Furadeiras
• Mesas de furação
• Oficinas de fabricação
• Máquinas de remoção de enchimento
• Prensas dobradeiras
• Equipamentos de processamento de alimentos
• Sistemas de conformação
• Moedores
• Máquinas de retificação
• Máquinas de enlaçadeira
• Tornos
• Elevadores
• Sistemas de marcação
• Manipuladores de materiais
• Microscópios
• Sistemas de controle de lançamento de mísseis
• Máquinas de moldagem
• Guilhotinas
• Notchers
• Sondas de perfuração de petróleo
• Plataformas
• Posicionadores
• Rodas de oleiro
• Traçadores
• Equipamentos de punção
• Sistemas de rebobinamento
• Rebitadeiras
• Máquinas de sulco
• Roteadores
• Serra
• Serra circular
• Picadores de sucata
• Equipamentos de limpeza de esgotos
• Tesouras
• Máquinas de calçados
• Trituradores
• Sistemas espaciais (space shuttle)
• Fiação
• Grampeadores
• Equipamentos cirúrgicos
• Mesas
• Testadores
• Máquinas de conformação de rolos
• Máquinas de roscar
• Máquinas de recorte, rebarbação e conformação
• Máquinas de rebarbação e conformação
• Máquinas de conformação de extremidade de tubo
• Dispositivos de expansão de tubo
• Centros torno/fresa
• Torneadores
• Centros de usinagem
• Plataformas giratórias
• Máquinas de amarrar e agrupar
• Controle de voltagem
• Canhões de água
• Soldadores
• Equipamentos de enrolamento
• Sistemas de trefilação

Especificações técnicas

• Modelo: 500-A2HO-10K
• Preço (pedidos EUA): $370.90
• Tipo de chave: Linear, 2 W
• Valor do potenciômetro: 10 kΩ (valor selecionado)
• Ação: Momentânea, controle variável
• Auxiliar: 2 auxiliares (DPDT / Form CC) disponíveis
• Entrada de cabo: 3/4"-14 NPT (padrão); dupla e métrica disponíveis sob encomenda
• Carcaça: ferro fundido; pintada Alert Orange
• Escudo: escudo sobredimensionado em alumínio fundido
• Montagem: 3 furos para montagem rígida
• Conexões: terminal de solda, terminal de conexão rápida
• Classificação elétrica: 15 A, 125–250 VAC; 1/2 HP 125–250 VAC
• Grau de proteção: NEMA 1, 2, 4, 13; IP56 (IP68 mediante solicitação)
• Projetado para acionamentos de velocidade variável; o pedal gira o potenciômetro de zero até o máximo selecionado; pedal com retorno por mola
