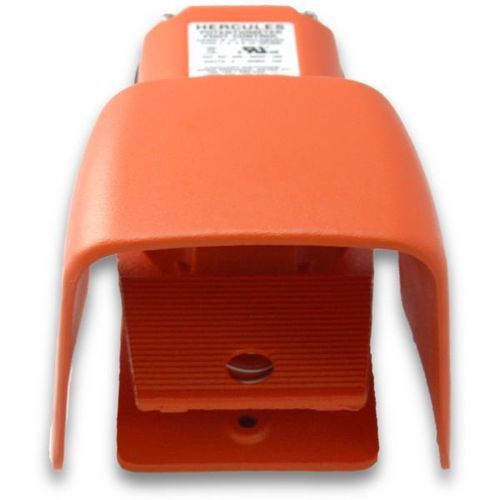

Interruptor de pedal de controle 500-A2HO-5K

de freiocom potenciômetromecânico

Visão geral do produto
Hercules 500-A2HO-5K é um potenciômetro de pedal (treadle) de ação momentânea, elemento linear 2 W com 5 kΩ. Possui circuitaria DPDT com dois contatos auxiliares, design não cabeado e escudo de proteção superdimensionado.

Tabela técnica
Modelo: 500-A2HO-5K — Preço: $370.90
Tipo de comutador: Potenciômetro linear, 2 W, 5 kΩ
Ação: Controle variável momentâneo (o pedal gira o potenciômetro de zero ao máximo selecionado)
Circuitaria: DPDT (Forma CC) com 2 contatos auxiliares; até 3 comutadores SPDT opcionais
Entrada de cabo: Rosca 3/4"-14 NPT
Cor da carcaça: Alert Orange
Material da carcaça: Ferro fundido
Escudo: Escudo de alumínio fundido sobredimensionado
Conexões: Terminal para solda ou conector rápido
Classificações elétricas: 15 A, 125–250 VAC; 1/2 HP a 125–250 VAC

Enclosure
NEMA Tipo 1, 2, 4, 13; UL enclosure Tipo 1, 2, 4, 13; grau de proteção EN 60529; IP56 padrão, IP68 mediante solicitação

Finalidade
O design O-shield fornece proteção contra respingos, poeira, água e óleo para ambientes industriais severos

Características e benefícios

• Carcaça robusta em metal fundido fornece peso e estabilidade para evitar deslizamento durante a operação
• Vedação de cobertura em neoprene e O-rings no eixo de ativação; parafuso de aterramento separado
• Três furos de montagem para instalação rígida no chão ou em equipamentos
• Especifique o valor máximo de resistência conforme a necessidade da aplicação

Materiais

• Pedal e carcaça em ferro fundido para resistência mecânica
• Escudo sobredimensionado em alumínio fundido para proteção adicional
• Pintado em Alert Orange para visibilidade
• Entrada de conduíte padrão 3/4"-14 NPT
• Projetado para uso com acionamentos de velocidade variável; disponível em valores lineares 2 W selecionados
• O pedal é com retorno por mola e retorna à posição normal ao ser solto; pressionando o pedal o potenciômetro gira de zero ao máximo selecionado
• Contato auxiliar opcional: 15 A, 125–250 VAC; até três comutadores SPDT podem ser adicionados e ajustados para operar em qualquer ponto do curso

Aplicações

• Dobradoras
• Marcadoras de caixas
• Freios
• Picadores
• Equipamento de limpeza
• Sistemas de fechamento
• Sistemas de transporte
• Máquinas de crimpagem
• Máquinas de corte para tubos e tubulações
• Cortadores
• Máquinas de corte
• Máquinas de perfuração
• Mesas de perfuração
• Fabricantes
• Máquinas de remoção de enchimento
• Dobradoras
• Equipamento de processamento de alimentos
• Sistemas de conformação
• Moedores
• Máquinas de retífica
• Enfiadeiras
• Tornos
• Elevadores
• Sistemas de marcação
• Manipuladores de materiais
• Microscópios
• Sistemas de controle de lançamento de mísseis
• Máquinas de moldagem
• Tesouras
• Indústria de corte
• Plataformas de perfuração de petróleo
• Plataformas
• Posicionadores
• Rodas de oleiro
• Puxadores
• Equipamento de perfuração
• Sistemas de rebobinamento
• Rebitadoras
• Formadores de ranhuras
• Roteadores
• Serras
• Serração
• Trituradores de sucata
• Equipamento de limpeza de esgotos
• Tesouras
• Máquinas de calçado
• Trituradores
• Ônibus espacial
• Fiação
• Grampeadoras
• Equipamento cirúrgico
• Mesas
• Testadores
• Máquinas de roscar por laminagem
• Máquinas de roscar
• Máquinas de recorte, rebarbação e conformação
• Máquinas de conformação e estamparia
• Máquinas de conformação de extremidade de tubo
• Dispositivos de expansão de tubo
• Centros torneamento-fresagem
• Torneadores
• Centros de usinagem
• Plataformas giratórias
• Máquinas de atar e agrupar
• Controle de tensão
• Canhões de água
• Soldadores
• Equipamentos de bobinagem
• Sistemas de trefilação

Especificações técnicas

• Exemplo de modelo: 500-A2HO-5K
• Tipo de comutador: Potenciômetro linear, 2 W
• Valores de resistência: 5.000 Ω (5 kΩ) e 10.000 Ω disponíveis
• Ação: Controle variável momentâneo; o pedal gira o potenciômetro de zero ao máximo
• Circuitaria: DPDT (Forma CC) com 2 contatos auxiliares; até 3 SPDT opcionais
• Entrada de cabo: 3/4"-14 NPT (padrão)
• Carcaça: Ferro fundido, pintada Alert Orange
• Escudo: Alumínio fundido sobredimensionado
• Vedação: Junta de neoprene, O-rings no eixo, parafuso de aterramento separado
• Montagem: Três furos para fixação rígida
• Conexões: Terminal para solda ou conector rápido
• Classificações elétricas: 15 A, 125–250 VAC; 1/2 HP a 125–250 VAC
• Classificação do enclosure: NEMA Tipo 1, 2, 4, 13; IP56 (IP68 mediante solicitação)
