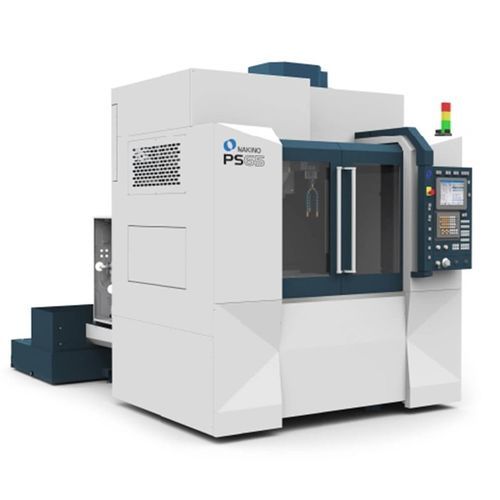

Centro de usinagem CNC de 3 eixos PS65

verticalde dois fusosHS-A 63

Visão geral
O centro de usinagem vertical PS65 oferece equilíbrio entre potência, precisão, velocidade e confiabilidade para oficinas e ambientes de produção nos setores aeroespacial, médico, automotivo e usinagem geral. Componentes com refrigeração interna e um fuso de alta capacidade sustentam altas taxas de remoção de material e qualidade de superfície consistente.

Projeto e tecnologias
Projeto estrutural rígido desde a base até o fuso minimiza a deflexão. Parafusos de esferas com resfriamento no núcleo circulam lubrificante termicamente controlado através do parafuso e do rolamento de suporte para estabilizar as temperaturas de movimento, reduzir o crescimento térmico e estender a vida útil dos componentes. O fuso padrão CAT40 de 14.000 rpm (HSK-A63 opcional) possui rolamentos de grande diâmetro de 85 mm e construção rígida e balanceada para fornecer torque e estabilidade para ferramentas modernas. O manuseio de ferramentas admite carregamento externo ou carregamento direto no fuso; o sistema de troca de ferramentas em duas velocidades reconhece ferramentas mais leves para acelerar os ciclos. Gerenciamento de cavacos e fluido — inclinações internas acentuadas, lavagem de fluido em tele-coberturas, transportadores de cavacos espiralados, bocal e lavagem por fluido e filtração ciclônica para TSC — remove eficientemente cavacos da zona de corte.

Controle
O controle Makino Pro P integra um LCD colorido touch de 10,4 polegadas com processamento de alta velocidade e integração de hardware Fanuc para execução de comandos estável e rápida e operação intuitiva. O controle suporta armazenamento de programas e funções avançadas para monitoramento de produção e manutenção.

Recursos padrão

• Fuso 14.000 rpm, CAT40 (HSK-A63 opcional)
• Fuso de duas faixas
• Parafusos de esferas com resfriamento no núcleo
• Magazine de trinta (30) ferramentas (expansível para 60)
• Cortina ATC
• Mesa 1.300 mm x 510 mm
• Mesa tipo ranhura em T (5 x 18H8)
• Fluido através do fuso 435 PSI
• Filtração ciclônica (para TSC)
• Sopro de ar automático
• Refrigeração por bocal
• Lavagem da área de trabalho
• Transportadores de cavacos na área de trabalho
• Chuveiro de fluido superior
• LUCC tipo tambor raspador traseiro
• Tanque de fluido com sensor de nível
• Controle Pro P profissional
• Tela sensível ao toque colorida 10,4 polegadas
• Armazenamento de programa de peça (1.280 metros)
• Números de programa (400)
• Tarraxamento rígido (G84)
• Lubrificação automática centralizada
• Proteção contra respingos totalmente fechada
• Intertravamentos de proteção e porta ATC
• Gerador manual de pulso portátil
• Secador de ar
• Seleção polegadas/métrico
• Interpolação helicoidal
• Entrada de dados de programação (G10)
• Par de offsets de ferramenta (400 total)
• Memória de offset de ferramenta C
• Compensação de cortador C
• Sistema de coordenadas de trabalho (48 pares)
• Sistema de aconselhamento de manutenção (MA)
• Exibição de horas de operação e contagem de peças
• Medição de comprimento de ferramenta (manual)
• Monitoramento de carga do fuso (SLM)
• Seleção de ferramenta sobressalente (STS)
• Monitoramento de vida útil da ferramenta (TLM)
• Luz de sinal em 3 camadas
• Iluminação de trabalho LED
• Transformador
• Conjunto de ferramentas de manutenção
• Documentação do usuário

Especificações

• Mesa: 920 x 510 mm (36,2 in x 20,0 in)
• Deslocamentos: X: 660 mm (26,0 in), Y: 510 mm (20,0 in), Z: 460 mm (18,1 in)
• RPM do fuso: 14.000 rpm
• Conicidade do fuso: CAT40 (HSK-A63 opcional)
• Rolamentos do fuso: grande diâmetro, 85 mm (projetados para minimizar deflexão)
• Avanço rápido: eixo X 48.000 mm/min (1.890 ipm); eixos Y/Z 36.000 mm/min (1.417 ipm)
• Avanço de corte: 30.000 mm/min (1.181 ipm)
• Capacidade máxima de carga: 600 kg (1.323 lbs)
• Capacidade ATC: 30 ferramentas padrão; magazine opcional de 60 ferramentas
• Peso máximo da ferramenta: 8 kg (17,6 lbs)
• Refrigeração através do fuso: 435 PSI
• Cabeça nervurada disponível: Sim
• Capacidade ATC opcional: Sim
• Refrigeração/lubrificação: parafusos de esferas resfriados no núcleo; lubrificação termicamente controlada para parafusos e rolamentos de suporte
• Controle: controle embarcado Makino Pro P com display touch color 10,4 polegadas (integração hardware Fanuc)
