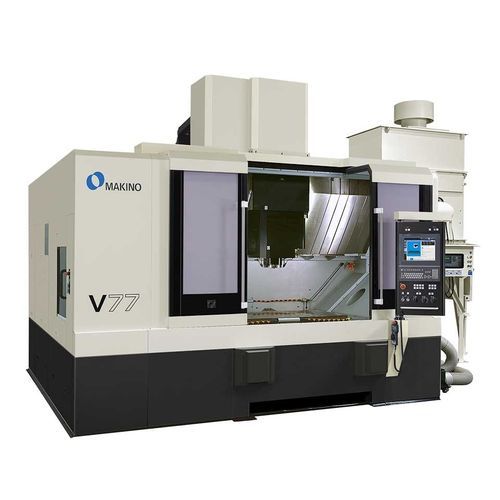

Centro de usinagem CNC de 3 eixos V77 (50 Taper)

verticalCAT50HSK-A 100

Visão geral
O centro de usinagem vertical V77 foi projetado para minimizar a distorção térmica, garantindo precisão das peças e melhor acabamento em moldes/utensílios.

Características térmicas e precisão
O V77 oferece melhorias de precisão controladas pelo ambiente da máquina, como o sistema de lubrificação sob o rolamento refrigerado no núcleo da Makino, que minimiza a distorção do fuso, e proteções tipo dupla blindagem para reduzir o efeito das variações de temperatura na fábrica.

Aplicações
A máquina V77 (50 Taper) é mais adequada para usinagem de moldes/utensílios de médio e grande porte e peças de precisão que exigem precisão em nível de mícron e excelentes acabamentos de superfície. O V77 pode desbastar e acab ar cavidades/cores em aço endurecido de forma mais eficiente e com menor custo que máquinas de uso geral.

Fuso e ferramentas
A máquina vem equipada com um fuso com cone CAT50, 12.000 rpm, e pode ser configurada com interface HSK-A100 opcional ou com fuso HSK-A100 opcional de 18.000 rpm. O magazine padrão de 30 ferramentas pode ser expandido opcionalmente para 40 ou 60 ferramentas.

Controle e software
Equipado com o controle Makino Professional 6, fornecendo uma plataforma estável e segura com interface gráfica de usuário (GUI) amigável ao operador. O controle oferece tela colorida sensível ao toque de grande dimensão e aplicações em tela com menus e funções estilo PC (cortar, colar, copiar, localizar, substituir, etc.) raramente disponíveis em controles de máquinas-ferramenta.

Tecnologias de desempenho
Tecnologia avançada de gestão de dados e o controle servo proprietário de próxima geração Super Geometric Intelligence (SGI.5) reduzem os tempos de ciclo de usinagem em moldes, cavidades complexas e núcleos em até 40% em comparação com muitas outras tecnologias de controle.

Mesa (envelope da máquina)
Mesa: 1.400 x 700 mm
X: 1.200 mm Y: 700 mm Z: 650 mm

Especificações técnicas

• RPM do fuso: 12.000
• Cone do fuso: CAT50 (HSK-A100 opcional)
• Avanço rápido: 20.000 mm/min
• Velocidade de avanço de corte: 20.000 mm/min
• Peça máxima (métrica): 1.400 x 700 x 550 mm
• Carga máxima: 2.500 kg
• Capacidade ATC: 30 (40 opcional)
• Tempo ferramenta a ferramenta: 5 s
• Diâmetro máximo da ferramenta: 145 mm
• Peso máximo da ferramenta: 20 kg
• Capacidade ATC opcional: Sim
