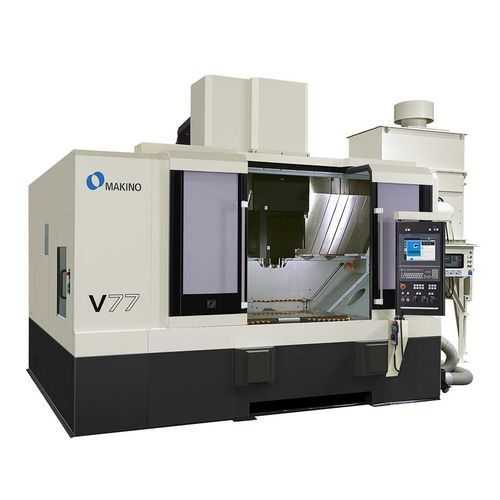

Centro de usinagem CNC de 3 eixos V77 (40 Taper)

verticalHS-A 63HSK-63

Visão geral
O centro de usinagem vertical V77 foi projetado para minimizar distorções térmicas e oferecer precisão ao nível de mícron para fabricação de moldes, matrizes e peças de precisão. Os recursos de controle térmico incluem o sistema de lubrificação sob-gaiola resfriado ao núcleo da Makino e protetores de respingos com dupla blindagem para estabilizar a geometria do fuso e uniformizar o acabamento superficial.

Aplicações
Indicado para usinagem de moldes e matrizes de grande e médio porte, cavidades e núcleos em aço endurecido, e componentes de precisão que exigem tolerâncias geométricas rigorosas e acabamento superficial de alta qualidade. O V77 (40 Taper) realiza desbaste e acabamento de forma eficiente, com tempos de ciclo reduzidos em comparação a máquinas de uso geral.

Fuso, ferramental e ATC
Equipado com fuso CAT40 a 20.000 rpm, opcionalmente configurável com interfaces HSK-A63 ou HSK-F63 (30.000 rpm). Revista padrão de 30 ferramentas, expansível opcionalmente para 40 ou 80. Tempo ferramenta a ferramenta, diâmetro e peso máximos das ferramentas estão especificados no bloco técnico.

Controle e desempenho
Dotado do controle Makino Professional 6, que fornece uma plataforma NC estável e uma interface gráfica orientada ao operador (grande tela sensível ao toque colorida). Gerenciamento avançado de dados e o servo SGI.5 (Super Geometric Intelligence) da Makino reduzem os tempos de ciclo para matrizes, cavidades complexas e núcleos (fabricante indica até 40% de melhoria em relação a muitas outras tecnologias de controle).

Especificações técnicas (Métrico)
Mesa: 1.400 x 700 mm
X: 1.200 mm Y: 700 mm Z: 650 mm
RPM do fuso: 20.000
Conicidade do fuso: CAT40 (HSK-63 opt)
Avanço rápido: 20.000 mm/min
Avanço de corte: 20.000 mm/min
Peça máxima: 1.400 x 700 x 550 mm
Carga máxima: 2.500 kg
Capacidade ATC: 30 (40 opt)
Ferramenta para ferramenta: 5 s
Diâmetro máximo da ferramenta: 120 mm
Peso máximo da ferramenta: 8 kg
Capacidade ATC opcional: Sim

Especificações técnicas (Imperial)
Mesa: 55.1" x 27.6"
X: 47.2" Y: 27.6" Z: 25.6"
RPM do fuso: 20.000
Conicidade do fuso: CAT40 (HSK-63 opt)
Avanço rápido: 787 in/min
Avanço de corte: 787 in/min
Peça máxima: 55.1" x 27.6" x 21.7"
Carga máxima: 5.500 lbs
Capacidade ATC: 30 (40 opt)
Ferramenta para ferramenta: 5 s
Diâmetro máximo da ferramenta: 4.7"
Peso máximo da ferramenta: 17.6 lbs
Capacidade ATC opcional: Sim

Observações
As configurações padrão e opcionais (interfaces de fuso, velocidades, tamanhos de magazine) estão detalhadas nos blocos técnicos. A máquina enfatiza o controle térmico e uma plataforma de controle projetada para produtividade do operador e desempenho servo avançado.

Características / especificações técnicas

• Modelo: V77 (40 Taper)
• RPM do fuso: 20.000
• Conicidade do fuso: CAT40 (HSK-63 opcional)
• Interfaces de fuso opcionais: HSK-A63 ou HSK-F63 (opção 30.000 rpm)
• Deslocamentos (métrico): X 1.200 mm; Y 700 mm; Z 650 mm
• Deslocamentos (imperial): X 47.2"; Y 27.6"; Z 25.6"
• Avanço rápido: 20.000 mm/min (787 in/min)
• Avanço de corte: 20.000 mm/min (787 in/min)
• Envelope de peça máx.: 1.400 x 700 x 550 mm (55.1" x 27.6" x 21.7")
• Carga máx.: 2.500 kg (5.500 lbs)
• Capacidade ATC: 30 padrão (40 opcional; expansão para 80 disponível)
• Tempo ferramenta a ferramenta: 5 segundos
• Diâmetro máximo da ferramenta: 120 mm (4.7")
• Peso máximo da ferramenta: 8 kg (17.6 lbs)
• Controle: Makino Professional 6 (GUI touch-screen)
• Movimento/Servo proprietário: SGI.5 para redução de tempos de ciclo
• Recursos térmicos/precisão: sistema de lubrificação sob-gaiola resfriado; protetores de respingos com dupla blindagem
