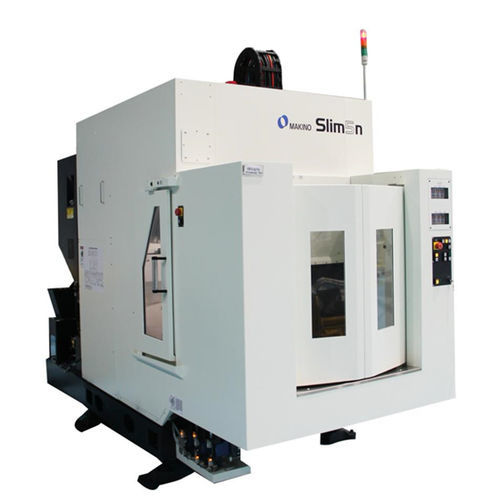

Centro de usinagem CNC de 3 eixos Slim5n APC

verticalde dois fusosHSK-A50

Visão geral
O Slim5n APC é um centro de usinagem vertical compacto projetado para produção em grande volume, com foco principal em fresamento e capacidade de furação/rosqueamento. É compatível com automação e inclui um trocador de paletes integrado que permite preparação num palete enquanto se maquina no outro, reduzindo tempos improdutivos e aumentando a produtividade.

Principais características de projeto e desempenho

• Estrutura fechada otimizada por FEA e colunas de suporte longas para elevada rigidez estrutural e resistência à torção.
• Tecnologia de spindle avançada que fornece rigidez, pré‑carga constante, balanceamento em múltiplos planos e redução de vibração e crescimento térmico.
• Duas especificações de spindle: 16.000 rpm (padrão) e 8.000 rpm (opcional); ambas com interface HSK‑A50.
• Magazine ATC padrão com 24 ferramentas, recolha direta sem braço e porta integrada para indexação rápida e fiável.
• Trocador de paletes integrado permitindo preparação e usinagem simultâneas para maximizar o tempo de máquina.
• Sistema de refrigeração com bicos e lavagem; zona de trabalho com superfícies inclinadas para evacuação eficiente de cavacos.
• Transportador de cavacos basculante traseiro para evacuação em alto volume; portas automáticas para facilitar a assistência; interface de robô opcional.

Especificações técnicas

• Dimensões do palete: 900 mm × 593 mm
• Percursos dos eixos: X = 710 mm, Y = 400 mm, Z = 410 mm
• Velocidade do spindle: 16.000 rpm (opcional 8.000 rpm)
• Conicidade/interface do spindle: HSK‑A50
• Avanço rápido: X 60.000 / Y 50.000 / Z 60.000 mm/min
• Taxa de avanço de corte: 1 – 20.000 mm/min
• Capacidade máxima da peça: Ø 1.320 mm × 475 mm (com limitações)
• Carga máxima: 300 kg
• Capacidade do trocador automático de ferramentas: 24 ferramentas
• Trocador de paletes integrado para preparação e usinagem simultâneas
• Sistema de refrigeração com bicos e lavagem; transportador basculante traseiro; portas automáticas; interface de robô opcional
