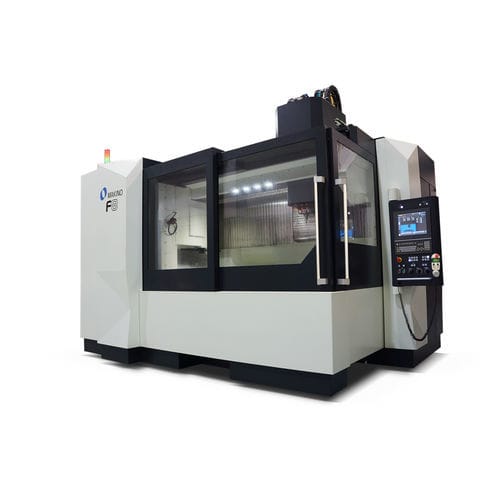

Centro de usinagem CNC de 3 eixos F8

verticalCAT50HSK-A 100

Visão geral
O centro de usinagem vertical F8 foi projetado para usinagem de peças grandes, oferecendo rigidez, precisão e capacidade para desbaste e acabamento de componentes de grande porte, como matrizes, moldes e peças médicas. O design com amplo acesso facilita a preparação e a troca de produção, reduzindo WIP e o lead time total.

Principais características do produto

• Fuso padrão de 50 hp, 10.000 RPM (CAT50) com opção HSK-A100 ou HSK-A63 de alta velocidade para aplicações de molde/matriz
• Grande área de trabalho e carga útil máxima de 2.500 kg para componentes pesados
• Retroação por escala e fusos com arrefecimento central para minimizar crescimento térmico e manter precisão a longo prazo
• Magazine de 30 ferramentas com ampla capacidade; suporta ferramentas de grande diâmetro e pesadas
• Controle Makino Professional 6 (Windows CE) com interface táctil colorida e funções de edição semelhantes a PC
• Opções SGI.5 e gestão avançada de dados para reduzir tempos de ciclo em cavidades e núcleos complexos

Tabelas de especificações técnicas (conforme mostrado)
Cabeçalho métrico: Mesa: 1.550 x 800 mm
X: 1.300 mm Y: 800 mm Z: 650 mm

Especificações técnicas (métricas):
RPM do fuso: 10.000
Conicidade do fuso: CAT50 (HSK-A100 OPT)
Velocidade rápida: 24.000 mm/min
Velocidade de corte: 24.000 mm/min
Peça máxima: 1.550 x 800 x 550 mm
Carga máxima: 2.500 kg
Capacidade ATC: 30 ferramentas
Diâmetro máximo de ferramenta: 200 mm
Peso máximo de ferramenta: 20 kg
Capacidade ATC opcional: Sim

Cabeçalho imperial: Mesa: 61" x 31.5"
X: 51.2" Y: 31.5" Z: 25.6"

Especificações técnicas (imperiais):
RPM do fuso: 10.000
Conicidade do fuso: CAT50 (HSK-A100 OPT)
Velocidade rápida: 945 ipm
Velocidade de corte: 945 ipm
Peça máxima: 61" x 31.5" x 21.7"
Carga máxima: 5.511 lbs
Capacidade ATC: 30 ferramentas
Diâmetro máximo de ferramenta: 7.87"
Peso máximo de ferramenta: 44 lbs
Capacidade ATC opcional: Sim

Controle, fuso e opções
Controle padrão: Makino Professional 6 (Windows CE) com grande GUI táctil a cores e funções operacionais guiadas por menu. Fuso padrão: 50 hp, 10.000 RPM (CAT50). Opções: HSK-A100, HSK-A63 até 20.000 RPM para aplicações de molde/matriz. Opções disponíveis: gestão avançada de dados e controle servo SGI.5 para reduzir tempos de ciclo em características complexas de moldes/matrizes.

Aplicações
Projetado para usinagem de grandes peças, grandes componentes de matrizes e moldes, desbaste e acabamento de moldes, fresamento de alta velocidade/dureza e produção médica com geometria 3D complexa.

Especificações técnicas

• Modelo: F8 (Vertical 3-Axis)
• Mesa (métrica): 1.550 x 800 mm; X: 1.300 mm, Y: 800 mm, Z: 650 mm
• Mesa (imperial): 61" x 31.5"; X: 51.2", Y: 31.5", Z: 25.6"
• Potência do fuso (padrão): 50 hp
• Velocidade do fuso (padrão): 10.000 RPM
• Fuso opcional: até 20.000 RPM (opção HSK-A63)
• Conicidade do fuso: CAT50 padrão (HSK-A100 opcional)
• Velocidade rápida: 24.000 mm/min (945 ipm)
• Velocidade de corte: 24.000 mm/min (945 ipm)
• Peça máxima (métrica): 1.550 x 800 x 550 mm
• Peça máxima (imperial): 61" x 31.5" x 21.7"
• Carga útil máxima: 2.500 kg (5.511 lbs)
• Capacidade ATC: 30 ferramentas (capacidade ATC opcional disponível)
• Diâmetro máximo de ferramenta: 200 mm (7.87")
• Peso máximo de ferramenta: 20 kg (44 lbs)
• Retroação e precisão: retroação por escala, fusos com arrefecimento central para reduzir crescimento térmico
• Sistema de controle: Makino Professional 6 (Windows CE) com grande interface táctil a cores
• Opções avançadas: gestão avançada de dados; Super Geometric Intelligence (SGI.5) para reduzir tempos de ciclo em usinagem complexa de moldes
