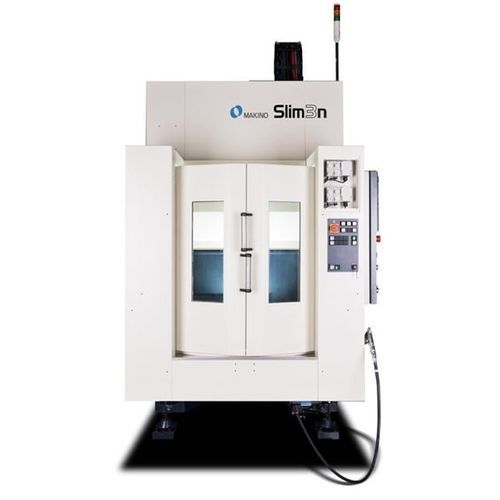

Centro de usinagem CNC de 3 eixos Slim3n APC

verticalHSK-A5026 ferramentas

Visão geral
Centro de usinagem vertical compacto projetado para produção de peças em grande volume. O Slim3n APC da Makino integra um trocador de paletes integral (APC) permitindo montagem em uma palete enquanto se usina na outra, reduzindo tempos de setup e aumentando o rendimento.

Projeto e desempenho
Estrutura de quadro fechado otimizada por FEA com longas colunas de suporte, oferecendo elevada rigidez e resistência à torção para resultados de usinagem consistentes. A tecnologia de spindle Makino enfatiza rigidez, pré-carga constante, balanceamento em múltiplos planos e redução do crescimento térmico para minimizar vibração. Duas opções de spindle: 16.000 rpm (padrão) e 8.000 rpm (opcional). Cone padrão HSK-A50.

Configuração para produção
A máquina apresenta um magazin de 26 ferramentas com pick direto sem braço e porta integrada para trocas rápidas e confiáveis. Refrigeração por bico e flushing padrão; estrutura inclinada para evacuação eficiente de cavacos. Opcionalmente pode ser integrado um Lift Up Chip Conveyor traseiro para altos volumes de cavacos. As velocidades de avanço e deslocamento suportam ciclos de produção de alta velocidade.

Especificações técnicas (métricas)
Palete: 550 mm x 300 mm
Percursos X / Y / Z: X: 500 mm, Y: 400 mm, Z: 400 mm
RPM do spindle: 16.000 (opcional 8.000)
Cone do spindle: HSK-A50
Deslocamento rápido: 50.000 mm/min
Velocidade de corte: 1 - 20.000 mm/min
Peça máxima: ⌀1.200 mm x 475 mm (com limitações)
Carga máxima: 400 kg
Capacidade ATC: 26

Especificações técnicas (imperial)
Palete: 21.6" x 11.8"
Percursos X / Y / Z: X: 19.7", Y: 15.7", Z: 15.7"
RPM do spindle: 16.000 (opcional 8.000)
Cone do spindle: HSK-A50
Deslocamento rápido: 1969 ipm
Velocidade de corte: 0.04 - 787 ipm
Peça máxima: ⌀47.2" x 18.7" (com limitações)
Carga máxima: 881 lb
Capacidade ATC: 26

Características / especificações técnicas

• Tipo de máquina: Centro de usinagem vertical compacto, APC (trocador de paletes integral) para produção em grande volume
• Design estrutural: Quadro fechado com longas colunas de suporte; otimizado por FEA para rigidez e resistência à torção
• Opções de spindle: 16.000 rpm padrão; 8.000 rpm opcional; cone HSK-A50
• Ferramentaria: Magazin 26 ferramentas com pick direto sem braço e porta integrada
• Capacidade avanço / velocidade: Deslocamento rápido até 50.000 mm/min; velocidade de corte 1–20.000 mm/min (métrico)
• Tamanho da palete / percursos: Palete 550 x 300 mm; percursos X 500 mm, Y 400 mm, Z 400 mm
• Capacidade da peça: Diâmetro máximo 1.200 mm x 475 mm (com limitações)
• Carga útil: Máx. 400 kg
• Refrigeração / gestão de cavacos: Bico e flushing padrão; estrutura inclinada para evacuação; opcionais Lift Up Chip Conveyor
